Niveau Keramik Stabsonde im Gasabscheider, bei hohen Temperaturen, Hochdruck
Anwendungsgebiet

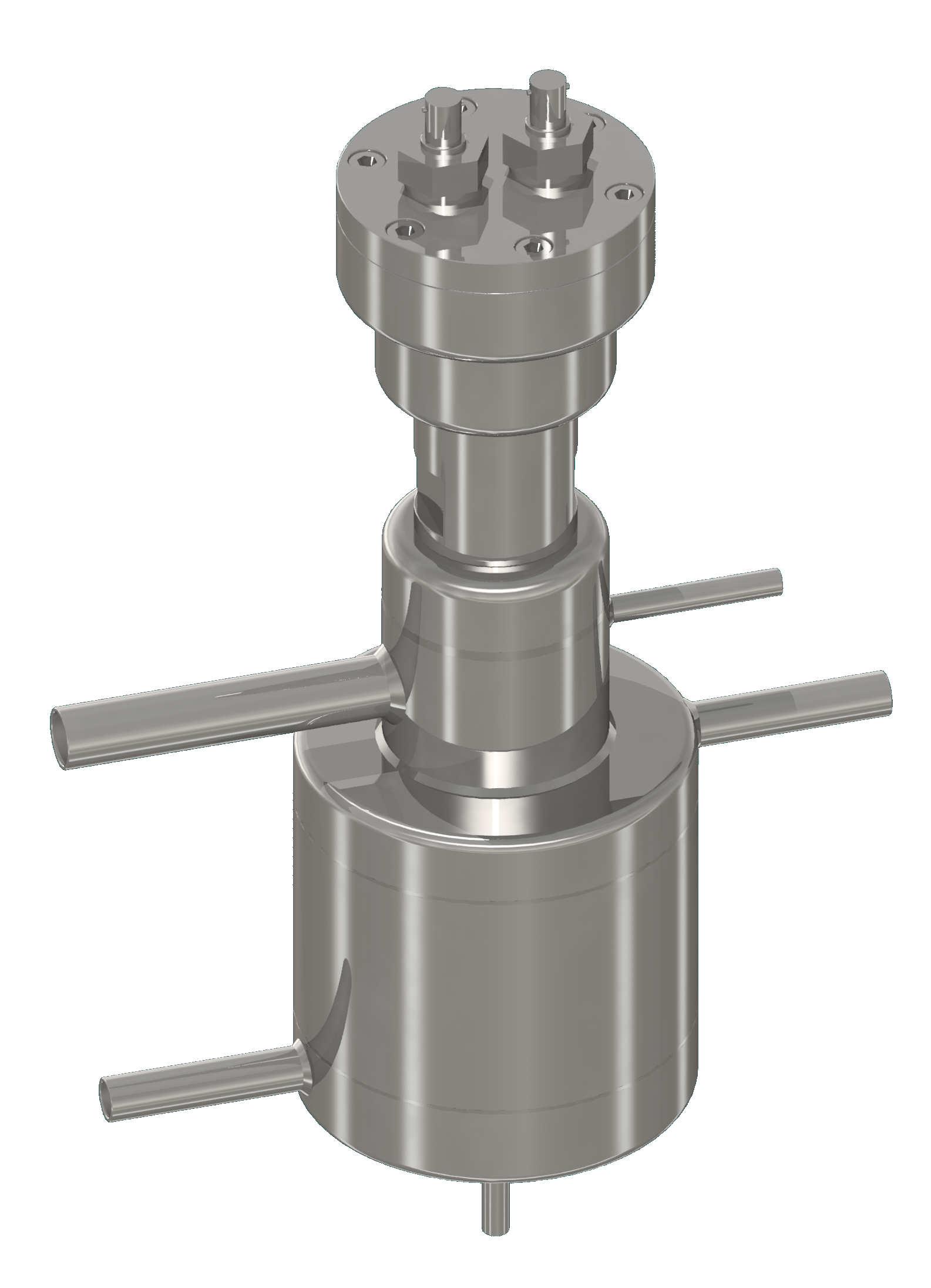

Die Stabsonde SK2B-R mit Keramik Messelektrode in der kundenspezifischen Doppelmantel Gasabscheidermesszelle erfasst den Füllstand bei stark schwankenden Temperaturen mit hoher Zuverlässigkeit.
Die kundenspezifische Sensorausführung ist auf den Prozess zugeschnitten um optimale Resultate aus dem Reaktor abzurufen. Die Materialisierung, Stahl rostfrei oder Alloy mit Chemraz Doppeldichtsystem und Keramik-Messelektrode hält den chemischen Prozessbedingungen stand.
Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitätskonstante (DK) als Summensignal an der produktspezifischen Messung. So können verschiedene Flüssigkeiten von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.
Spezifikationen
- physikalisches Messprinzip: Impedanz
- Prozessanschlüsse: Gewinde
- Prozessdruck: 0.5 bis +100 bar
- Messbereich: 120 mm
- Temperatur: -20 bis +300 °C
- 2-Draht Technik
- ATEX
Info
Technische Daten
Dokumentation
Accessoires
Info
Vorteile
- geeignet für diffundierende Medien
- für hohe Temperaturen und Drücke
- Produktkompensation für wechselnde Medien
- hochauflösendes Mess-System
- Kundenspezifische Messzelle mit doppelmantel
- Plug&Process Technologie (PPT) keine Inbetriebnahme
- keine Bewegten Teile
- Keramiklelektrode für breite Chemieanwendung
- Prozessspezifische Ausführungen
- Organische Verschmutzungen vernachlässigbar
Steuergeräte
MLT 6130 | Neu: AMEI
Der Spezialist MLT6130, mit einem Messeingang, zeichnet sich durch die zeitsparende Inbetriebnahme aus. Die Einfachheit liegt in der anwenderspezifischen Parametrierung via Messwertübernahme auf Tastendruck, Delta-Höhe, Füllkurve oder über externen Grenzwert. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung. Das Füllstandmessgerät wird auch im Kompakt Niveaukontrollsystem für Vorlagegefässe eingesetzt.
Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.
- Einfaches Eichkonzept durch Menuführung
- Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
- integrierter Regler über Digitalausgang
- Archiv für Produktnamen und -messwerte
- mA-Ausgang- und Grenzwertsimulation
Ex-Ausführung: Gas II (2) G [Ex ia Gb] IIC SEV 09 ATEX 0132; EMC STS 024 CE
Technische Daten
-
DimensionenGewinde M/G/R/NPT
TC 1-3"
Ingold 25
Milchverschraubung
Spez- Processanschluss -
Sonden-MaterialStahl rostfrei 316L
Hasstelloy C22
Tantal
Zirkonium -
Messelektronikabgesetzt Aluminium
abgesetzt Stahl rostfrei -
SchutzartIP 68 (0.2 bar) | IP 67
-
Umgebungstemperatur-20.. 60°C
-
MessprinzipImpedanz
-
Prozess-Temperaturbereich-20..300°C
-
Prozess-Druckbereich-0.5..100 bar
-
DichtungenFKM
Chemraz
Kalrez
Viton
EPDM
Graphit -
Messelektroden-MaterialKeramik
-
max. Messlänge0.05 .. 0.15 m
-
MessbereichDK >1.4
-
Leitfähigkeitsbereichgesamter Bereich ab 0 µS/cm (konstant)
-
Integrationszeit40-400 ms
-
Ex-SchutzEigensicherheit "i"
Druckfeste Kapselung "d" -
GeltungsbereichATEX / Europa
IEC / weltweit
CSA / USA und Kanada
UKCA Grossbritanien -
ZertifikateKonformitätserklärung (FDA/EU1935)
Bestätigung TSE/BSE free
Drucktest Zertifikat
Herst.-Konformit.DGRL/DESP/PED
Werkzeugnis 2.2 (EN 10204)
Abnahmeprüfzeugnis 3.1
Prüfzeugnis Ferritgehalt
Prüfzeugnis OberflächengüteRau
Prüfzeugnis Schweissverbindung -
Ausgangmipromex: 4-20 mA aktiv/GW Relais/OC
MTI: Impuls
AEMI: 4-20 mA
AEMI: 4-20 mA HART
Dokumentation
PDF Downloads
Flyer Füllstandsmessung
Sondendatenblatt SK2B
Betriebsanleitung kurz MLT
Bedienungsanleitung MLT
Ex-Dokumentation
Sprachen DE/FR/(IT)/EN/CN
Accessoires
- Auswertegerät mipromex Typ: MIQ 8130
- Monorack für DIN-Schienenmontage Typ: MRM 2
- Impedanz-Vorortmesselektronik Typ: MTI 50/0 AEE2
