Sichere Tankbefüllung
mit dem LKW Tanklastwagen schützt Mensch und Umwelt. Die bewährte Technologie der Abfüllsicherungen ist nach ATEX16 und Gewässerschutztauglichkeit nach KVU 301.001 geprüft.
Anwendungsgebiet

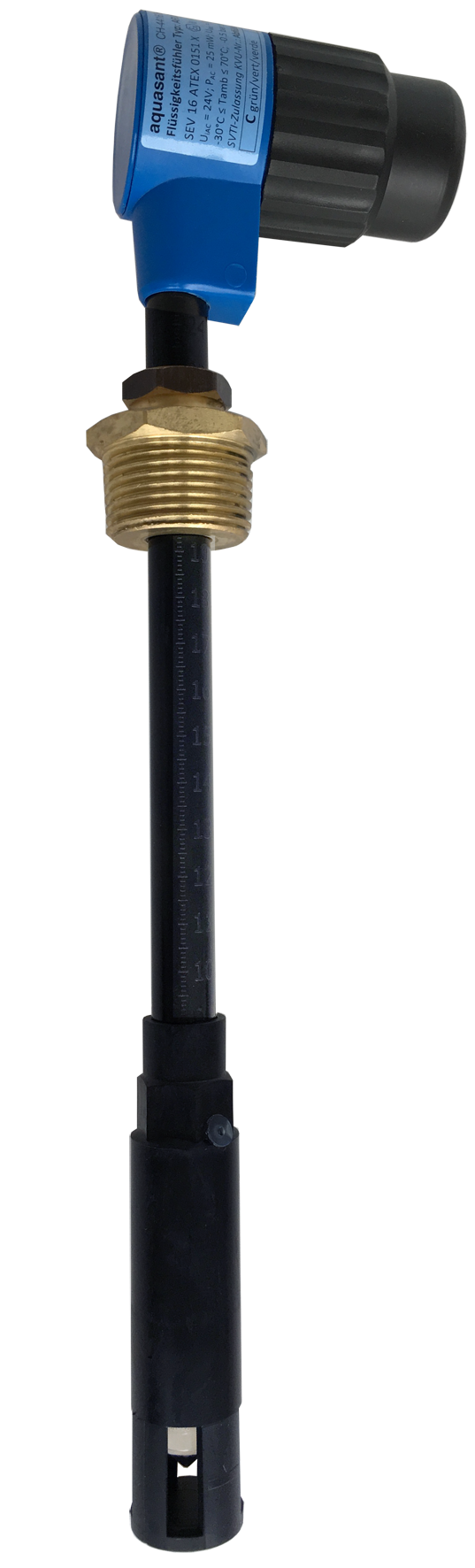

Die elektrooptische Überfüllsicherung AF1IR ist 100’000fach in der Schweiz im Einsatz. Der genormte, in der Schweiz produzierte Sensor bietet höchste Qualität und garantierte Langlebigkeit. Die herkömmliche Ausführung in Nylon und PVC-Rohr wird durch die neue ATEX-Norm mit Übergangsfrist durch die Cabelec® CA 3178 (leitfähig) ersetzt. Die Fühler dürfen in Ex ia IIC T4 Ga (Zone 0 / Benzin) eingesetzt werden. Kennung für die LKW AFS IR-Abfüllsicherung ist die blaue Etikette auf dem blauen Anschlusskopf oder der Kabeltülle beim schwarzen Distanzrohr.
Spezifikationen
- physikalisches Messprinzip: elektro optisch
- Prozessanschluss: Messing Gewinde R1″ (spez. R3/4″)
- Material: schwarzer Fühler el.- leitend Cabelec® CA 3178 / DURAN-Glas
- 20/50 cm Distanzrohr schwarz, skaliert, leitfähig
- 2/3/5/10/15/20 m Kabelsatz mit LKW AFS-Steckerdose 3-pol. grau Typ S
- Zulassung Gewässerschutztauglichkeit nach KVU
- ATEX 16
Info
Technische Daten
Dokumentation
Accessoires
Info
Vorteile
- Grosser Anschlusskopf mit breiten Flachstecker
- Messing R1″-Nippel (kein Anfressen in Stahl)
- Kunststoff Cabelec® CA 3178 (leitfähig)
- Geeignet für Benzin, Diesel, Kerosen, Ethanol, Flugpetrol, Heizöl, AdBlue
- Abfüllsicherung in Lagertanks bei Tankstellen in Zone 0 IIC
- Tankstellen 3 Jahre Garantie
- Liegenschaften 10 Jahre Garantie
Steuergeräte
CHE AFS-LKW
Technische Daten
Dimensionen
R1""
R3/4""
R3/4""
Sonden-Material
Cabelec® CA 3178, DURAN-Glas
Messelektronik
aufgebaut Kunststoff
Schutzart
IP 65
Umgebungstemperatur
-30.. 60°C
Messprinzip
Elektrooptisch
Prozess-Temperaturbereich
-30..70°C
Prozess-Druckbereich
-0.5..7 bar
Dichtungen
EPDM
Messelektroden-Material
Glas DURAN®
Messbereich
Schaltpunkt in 2 mm
Leitfähigkeitsbereich
Unabhängig
Integrationszeit
1s
Ex-Schutz
Eigensicherheit "op is"
Geltungsbereich
ATEX / Europa
KVU / Schweiz
KVU / Schweiz
Zertifikate
Gewässerschutztauglichkeit nach KVU SVTI
Bestätigung TSE/BSE free
Werkzeugnis 2.2 (EN 10204)
Bestätigung TSE/BSE free
Werkzeugnis 2.2 (EN 10204)
Ausgang
Schaltkontakt
Dokumentation
Downloads
Flyer Abfüllsicherung
Fühlerdatenblatt AF1IR L B0
Betriebsanleitung kurz AF1IR
Bedienungsanleitung
Ex-Dokumentation
Sprachen DE/FR/(IT)
Accessoires
- Kabelsatz AD2, AD3, AD5
