Hochdruck Füllstandmessung ▽ Sensor, 316L/Email, 300bar

Name: SEMd SB R N | Impedanz-Stabsonde für Füllstand
Brand: Aquasant

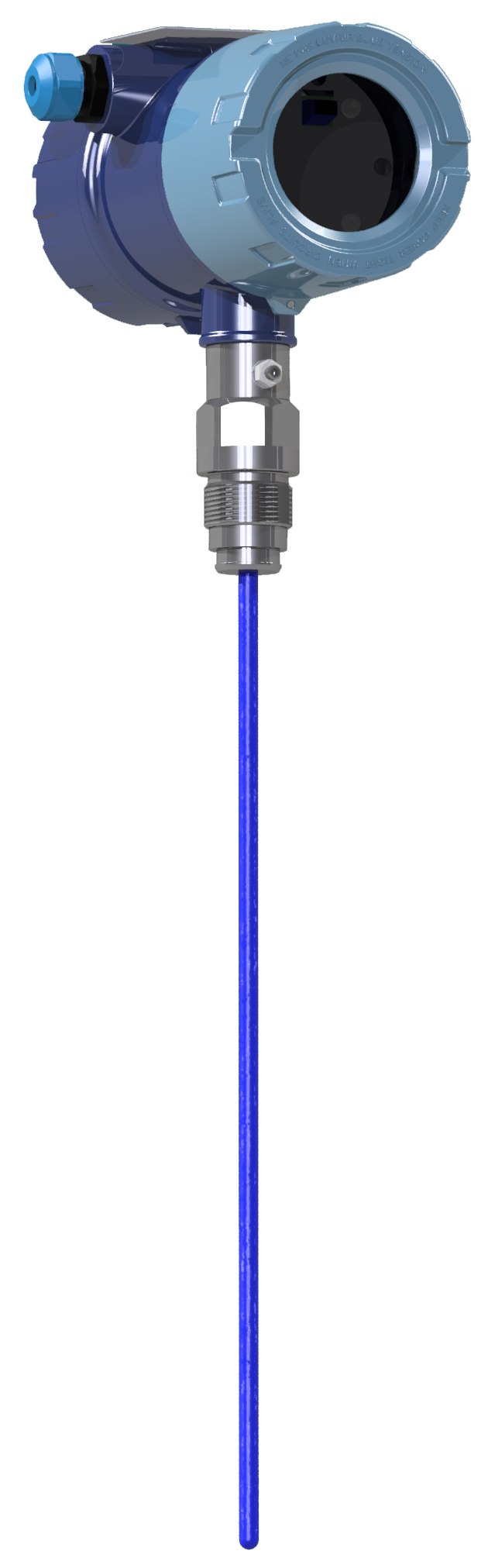

Niveau Email Stabsonde im Reaktor bei Hochdruck

Typische Anwendung der Applikation zur Hochdruck Füllstandsmessung

Die Stabsonde SEMd-R mit emailierter Messelektrode erfasst den Füllstand bei hohen Temperaturen.
Die Materialisierung, Stahl rostfrei oder Alloy mit Chemraz Doppeldichtsystem und Email-Messelektrode hält den chemischen Prozessbedingungen stand.

Funktionsweise der Phasentrennung

Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitäskonstant (DK) als Summensignal an der produktspezifischen Messung. So können verschiedene Flüssigkeiten von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.

Spezifikationen

physikalisches Messprinzip: Impedanz
Prozessanschlüsse: Flansche, Gewinde
Prozessdruck: 0.5 bis +300 bar
Messbereich: 20 bis 800 mm
Temperatur: -20 bis +170 °C
Max. Delta T 80°C/Min
2-Draht Technik
ATEX

Kostenlose Machbarkeitsanalyse Anfragen

Info

Technische Daten

Dokumentation

Accessoires

Info

Vorteile

geeignet für diffundierende Medien
hochauflösendes Mess-System
einfache Inbetriebnahme
keine Bewegten Teile
Emailelektrode für breite Chemieanwendung
Prozessspezifische Ausführungen
Organische Verschmutzungen vernachlässigbar

Steuergeräte

MLT 6130 | Neu: AMEI

Der Spezialist MLT6130, mit einem Messeingang, zeichnet sich durch die zeitsparende Inbetriebnahme aus. Die Einfachheit liegt in der anwenderspezifischen Parametrierung via Messwertübernahme auf Tastendruck, Delta-Höhe, Füllkurve oder über externen Grenzwert. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung. Das Füllstandmessgerät wird auch im Kompakt Niveaukontrollsystem für Vorlagegefässe eingesetzt.

Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.

Einfaches Eichkonzept durch Menuführung
Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
integrierter Regler über Digitalausgang
Archiv für Produktnamen und -messwerte
mA-Ausgang- und Grenzwertsimulation

Ex-Ausführung: Gas II (2) G [Ex ia Gb] IIC SEV 09 ATEX 0132; EMC STS 024 CE

Aquasant Steuergerät Typ Mipromex für die Stab-, Rohr-, Flach- und Seilsonden nach dem Impedanz Messprinzip

Technische Daten

Dimensionen

Gewinde M/G/R/NPT
Sonden-Material

Stahl rostfrei 316L
Messelektronik

aufgebaut Aluminium
Schutzart

IP 68 (0.2 bar) | IP 67
Umgebungstemperatur

-20.. 60°C
Messprinzip

Impedanz
Prozess-Temperaturbereich

-20..100°C
Prozess-Druckbereich

-0.5..65 bar / 600lbs
Dichtungen

Graphit
Messelektroden-Material

Email
max. Messlänge

0.02 .. 1.0 m
Messbereich

DK >1.4
Leitfähigkeitsbereich

gesamter Bereich ab 0 µS/cm (konstant)
Integrationszeit

40-400 ms
Ex-Schutz

Eigensicherheit "i"
Druckfeste Kapselung "d"
Geltungsbereich

ATEX / Europa
IEC / weltweit
UKCA Grossbritanien
Zertifikate

Konformitätserklärung (FDA/EU1935)
Bestätigung TSE/BSE free
Drucktest Zertifikat
Herst.-Konformit.DGRL/DESP/PED
Werkzeugnis 2.2 (EN 10204)
Abnahmeprüfzeugnis 3.1
Prüfzeugnis Ferritgehalt
Prüfzeugnis OberflächengüteRau
Prüfzeugnis Schweissverbindung
Ausgang

mipromex: 4-20 mA aktiv/GW Relais/OC
MTI: Impuls

Dokumentation

PDF Downloads

Flyer Füllstandsmessung
Sondendatenblatt STM
Betriebsanleitung kurz MLT
Bedienungsanleitung MLT
Ex-Dokumentation

Sprachen DE/FR/(IT)/EN/CN

Accessoires

Auswertegerät mipromex Typ: MIQ 8130
Monorack für DIN-Schienenmontage Typ: MRM 2
Impedanz-Vorortmesselektronik Typ: MTI 50/0 AEE2
