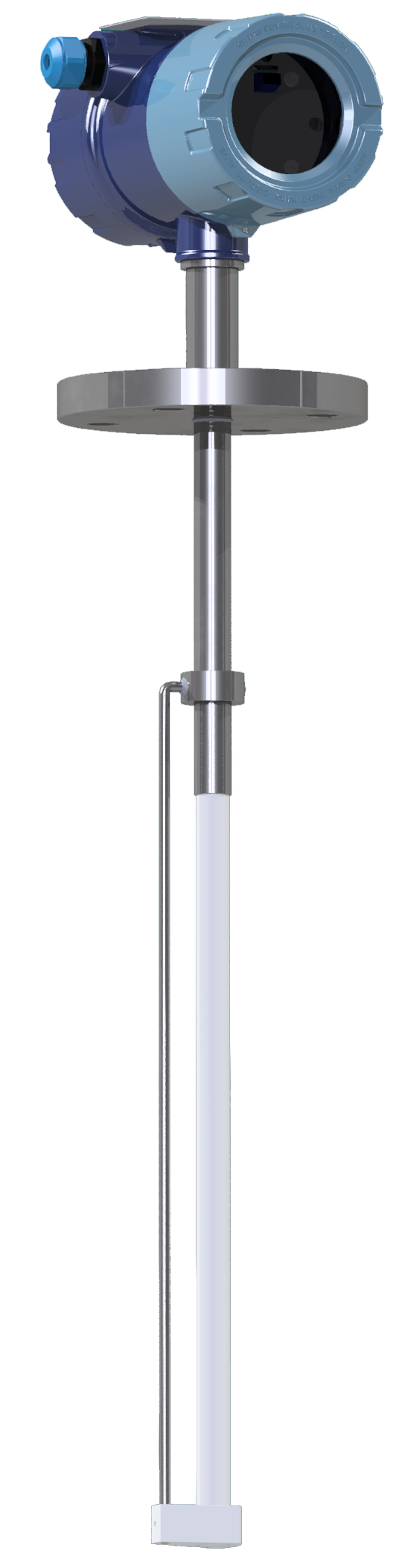

Niveau Stabsonde im Behälter zur Pulverdetektion mit Verschumzungskompensation
Anwendungsgebiet
Die Stahl rostfreie Stabsonde STMd-R mit PTFE-Messelektrode, erfasst den Pulvergrenzstand bei grossen Anhaftungen und verbacken, mit hoher Zuverlässigkeit.
Die kundenspezifische Sensorausführung ist auf den Prozess zugeschnitten um optimale Resultate aus dem Kessel abzurufen. Die Materialisierung, Stahl rostfrei oder Alloy mit Chemraz Doppeldichtsystem und Teflon Messelektrode hält den chemischen Bedingungen stand.
Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitäskonstant (DK) als Summensignal an der produktspezifischen Messung. So können verschiedene Pulver von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.
Spezifikationen
- physikalisches Messprinzip: Impedanz
- Prozessanschlüsse: Flansche, Gewinde
- Prozessdruck: 0.5 bis +40 bar
- Messbereich: 40 bis 300 mm
- Temperatur: -20 bis +170 °C
- 2-Leiter Technik
- ATEX
Info
Technische Daten
Dokumentation
Accessoires
Info
Vorteile
- geeignet für anhaftende feine Pulver
- Produktkompensation für anhaftende Medien
- hochauflösendes Mess-System
- Plug&Process Technologie (PPT) keine Inbetriebnahme
- keine Bewegten Teile
- Prozessspezifische Ausführungen
Steuergerät
MLS 1100
Der Grenzwertschalter MLS ist einsetzbar von Schaumdetektion über Flüssigkeit bis zur Pulver-Niveaumessung. Der erste und zweite Messkreis verfügen über dieselbe Funktionalität. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.
Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.
- Grenzwerte auf der aktiven Messbereichslänge sind frei parametrierbar
- Einfache Fehlervisualisierung, Störmeldungen wahlweise auf 2. Relaisausgang
- Mit 1 oder 2 Messeingängen
- Grenzwertsimulation
Ex-Ausführung: Gas II (2) G [Ex ia Gb] IIC EMC STS 024 CE ****
Technische Daten
-
DimensionenDN 25..150
ANSI 1", 3", 6"
oder weitere Prozessanschlüsse:
Gewinde M/G/R/NPT
TC 1-3"
Spez- Processanschluss -
RohrklasseForm nach EN 1092-1
ASTM A182, ASME B16,5 RF -
Sonden-MaterialStahl rostfrei 316L
-
Messelektronikaufgebaut Aluminium
-
SchutzartIP 68 (0.2 bar) | IP 69
-
Umgebungstemperatur-20.. 60°C
-
MessprinzipImpedanz
-
Prozess-Temperaturbereich-20..100°C Standard
-20.. 170°C mit Kühlkörper -
Prozess-Druckbereich-0.5..16 bar / 150 lbs
-
Dichtungen"FKM
Viton -
Messelektroden-MaterialPTFE
-
max. Messlänge0.05 .. 3.0 m
-
MessbereichDK >1.4
-
Leitfähigkeitsbereichgesamter Bereich ab 0 µS/cm
-
Integrationszeit40-400 ms
-
Ex-SchutzEigensicherheit "i"
Druckfeste Kapselung "d" -
GeltungsbereichATEX / Europa
IEC / weltweit
UKCA Grossbritanien -
ZertifikateKonformitätserklärung (FDA/EU1935)
Bestätigung TSE/BSE free
Drucktest Zertifikat
Herst.-Konformit.DGRL/DESP/PED
Werkzeugnis 2.2 (EN 10204)
Abnahmeprüfzeugnis 3.1
Prüfzeugnis Ferritgehalt
Prüfzeugnis OberflächengüteRau
Prüfzeugnis Schweissverbindung -
Ausgangmipromex: GW Relais/OC
MTI: Impuls
Dokumentation
PDF Downloads
Flyer Pulver Grenzstandmessung
Sondendatenblatt STMd
Betriebsanleitung kurz MLS
Bedienungsanleitung MLS
Ex-Dokumentation
Sprachen DE/FR/(IT)/EN/CN
Accessoires
- Auswertegerät mipromex Typ: MIQ 8130
- Monorack für DIN-Schienenmontage Typ: MRM 2
- Impedanz-Vorortmesselektronik Typ: MTI 50/0 AEE2
