In pharmazeutischen Ampullen-Abfüllanlagen werden Vorlagegefässe GF26 eingesetzt. Der Füllstand wird punktuell über die eingeschmolzene Fühlerspitze und dem AF26 Sensor geregelt.
Anwendungsgebiet

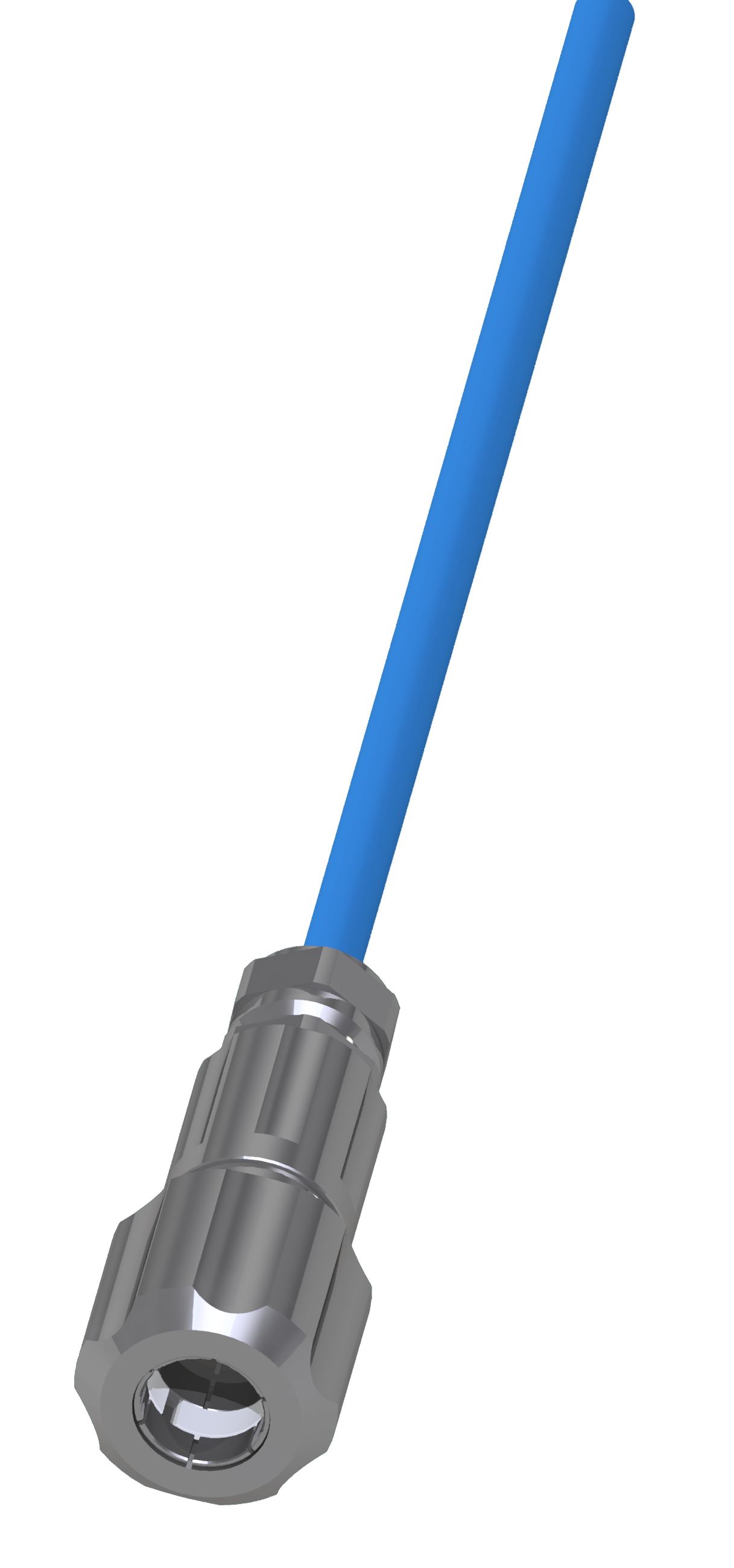

Der elektrooptische Flüssigkeitsfühler AF26 wird auf den Fühlerspitzen-Schaft aufgesteckt und geklemmt. Fühlerspitze in Duranglas werden in Glasgefässe eingeschmolzen oder in Stahl-Vorlagegefässe eingesetzt.
Spezifikationen
- für AF26 Sensor im Sterielbereich
- Arbeitsvolumen Grenzstandschalter
- in Stahlgefässe totraumfreier Einbau und in Glasflaschen eingeschmolzen
Info
Technische Daten
Dokumentation
Accessoires
Info
Vorteile
- Aufzählung
Steuergeräte
AS2.0-D24
Die neue Steuergerät Serie für alle AF*-Füllsicherungsüberwachung von Wannen, Schächten und Tanks im Ex-Bereich. Das DIN-Schienen-Gehäuse eignet sich für alle Steuerungen im Schaltanlagenbau.
- Spannungsversorgung 24 VDC ±10 % 3VA
- Anschluss für 1 Fühler, eigensicherer Ausgang
- Selbstüberwachung nach NAMUR EN107
- Display und RGB-LED Fehlerstatusanzeige in Volltext
- Fühlermesswertüberwachung und Wartungserinnerung
- Relaisausgang mit 2 pot.-freien Umschaltkontakten
- Quittierbarem Relaisausgang mit pot.-freien Umschaltkontakten und internem Alarm-Summer
- 1 Optokoppler-Ausgang NPN, 0 – 60 s Zeitverzögerung
- Funktionstaste Gerätealarmtest
- Netz-Funktionsanzeige mit LED
- Gehäuse IP 20 ohne Sockel, Dim. HxBxT 118x50x118 mm, Gewicht 0.260 kg
- Ex-Ausführung SEV 21 ATEX 0523; Ex II (1) G [Ex ia Ga] IIC; CE
- Gewässerschutztauglichkeit nach KVU
Technische Daten
Sonden-Material
Stahl rostfrei 316L
PTFE
PTFE
Schutzart
IP64
Umgebungstemperatur
-30.. 60°C
Messprinzip
Elektrooptisch
Prozess-Temperaturbereich
-20..100°C
Prozess-Druckbereich
-0.5..1 bar
Dichtungen
Viton
Messelektroden-Material
Glas DURAN®
Integrationszeit
1s
Ex-Schutz
Eigensicherheit "i"
Geltungsbereich
ATEX / Europa
KVU / Schweiz
KVU / Schweiz
Ausgang
Schaltkontakt
Dokumentation
Downloads
Flyer Flüssigkeitsfühler
Fühlerdatenblatt AF26 R
Betriebsanleitung kurz AF26
Bedienungsanleitung
Ex-Dokumentation
Sprachen DE/FR/(IT)/EN
Accessoires
- Vorlagegefässe Glasflaschen GF
- Fühlerspitze G-FS26
- Stahlverschraubung zu FS26
- Stahl Vorlagegefässe STF
- LLCU
