Trennschicht – Auftrennverhalten PFA-Stabsonde für gerührte Behälter zur Phasen Abtrennung
Anwendungsgebiet

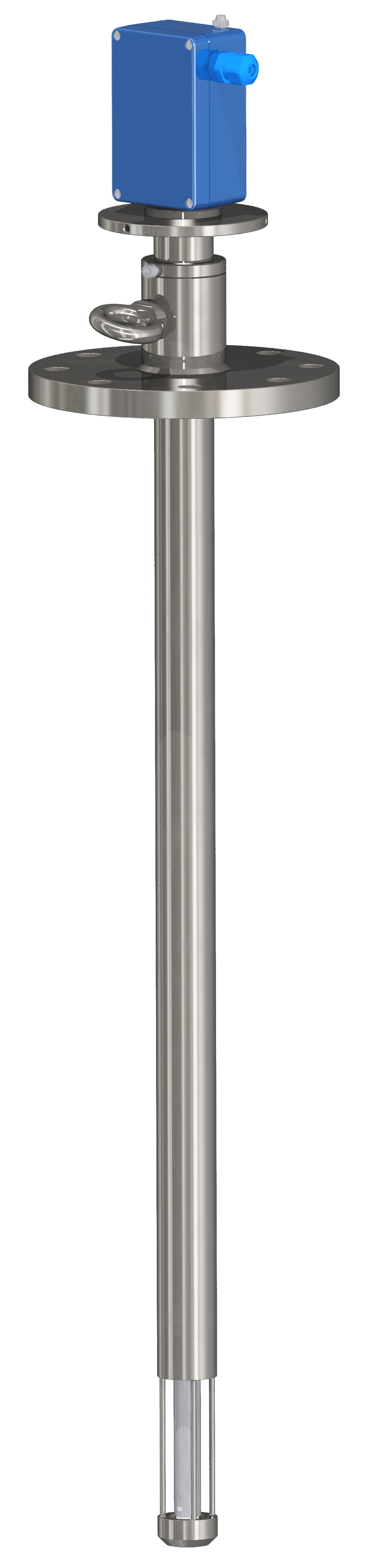

Die variable Stabsonde ST2M-Var mit PFA-Messelektrode erfasst die Trennschicht und detektiert das Auftrennverhalten im gerührten Spitzkessel mit Emulsion, Phasenumkehr – wie sie bei auswaschprozessen oder nach einem chemischen Prozess entstehen – mit hoher Zuverlässigkeit. Die verstärkte stabiele Ausführung ist geeignet für Trennbehälter mit Rührwerk.
Der Trennschicht Sensor detektiert kontinuierlich die Phasen mit der Impedanzmessung im Abscheider. Die kundenspezifische Sensorausführung ist auf den Prozess zugeschnitten um optimale Resultate aus dem Abtrennbehälter abzurufen. Durch die Höhenverstellbare Sonde kann die Trennschicht abgetastet werden oder führ verschiedene Produkte höhenjustiert werden.
Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitäskonstant (DK) als Summensignal an der produktspezifischen Messung. So können verschiedene flüssig Trennschichten von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.
Spezifikationen
- physikalisches Messprinzip: Impedanz
- Prozessanschlüsse: Flansche
- Prozessdruck: 0.5 bis +2 bar
- Messbereich: 20 bis 1000 mm
- Temperatur: -20 bis +170 °C
- 2-Draht Technik
- ATEX
Info
Technische Daten
Dokumentation
Accessoires
Info
Vorteile
- Sensor ist Höhenjustierbar
- Für gerührte Produkte mit hohen Viskositäten
- prozessspezifische definierbaren Längen
- hochauflösende Trennschichtmess-System
- Dichteunabhängige Messung
- Messen auch bei Phasenumkehr im Abscheider
- Organische Verschmutzungen vernachlässigbar
- zuverlässige Phasentrennung von zwei organischen Produkte
Steuergeräte
MIL 8130 | MIQ 8130 | Neu: AMEI
Das Multitalent MIQ ist einsetzbar von der Trennschichtniveau-Messung bis zur Batch-Abtrennung mit Rohrsonde. Mit der Option eines 2. Messkreises kann die Phasenüberwachung, der Füllstand oder das Auftrennverhalten gemessen werden. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.
Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.
- Universell einsetzbar, reduzierte Lagerhaltungskosten
- Mit 1 oder 2 Messeingängen
- Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
- Überwachter Messkreis von Sonde bis Relais
- Analogausgang 4 – 20 mA mit galvanischer Trennung, max. Bürde 750 Ohm
- 2 Relaisausgänge mit potentialfreiem Umschaltkontakt Grenzwert auf erstem Messkreis
- Kontinuierliche Trennschichtüberwachung
- Phasenüberwachung für eine sicherheitsoptimierte Abtrennung
- Kombination mit Niveaumessung der oberen Phase
Ex-Ausführung: SEV 22 ATEX, EMC, CE
Technische Daten
Dimensionen
ANSI 2"-5"
Gewinde M/G/R/NPT
Triclamp
Milchrohrverschraubung
Rohrklasse
ASTM A182, ASME B16,5 RF
Sonden-Material
Hasstelloy C22
Messelektronik
Schutzart
Umgebungstemperatur
Messprinzip
Prozess-Temperaturbereich
Prozess-Druckbereich
Dichtungen
Chemraz
Kalrez
Viton
EPDM
Messelektroden-Material
max. Messlänge
Messbereich
Leitfähigkeitsbereich
Integrationszeit
Ex-Schutz
Druckfeste Kapselung " d"
Geltungsbereich
IEC / weltweit
CSA / USA und Kanada
UKCA Grossbritanien
Zertifikate
Bestätigung TSE/BSE free
Drucktest Zertifikat
Herst.-Konformit.DGRL/DESP/PED
Werkzeugnis 2.2 (EN 10204)
Abnahmeprüfzeugnis 3.1
Prüfzeugnis Ferritgehalt
Prüfzeugnis OberflächengüteRau
Prüfzeugnis Schweissverbindung
Ausgang
MTI: Impuls
AEMI: 4-20 mA
AEMI: 4-20 mA HART
Dokumentation
Downloads
Flyer Trennschicht batch Abtrennung
Sondendatenblatt ST2Md
Betriebsanleitung kurz MIL/MIQ
Bedienungsanleitung MIL/ MIQ
Ex-Dokumentation
Sprachen DE/FR/(IT)/EN/CN
Accessoires
- MIQ/MIL 8130 Auswertegerät
- MRM 2 Monorack
- MTI 50/6 AEE2
- Neu: AMEI
