Klammersonde zur Batch Trennschichtdetektion Sensor FRL bis 170°C für Glasapparaturen

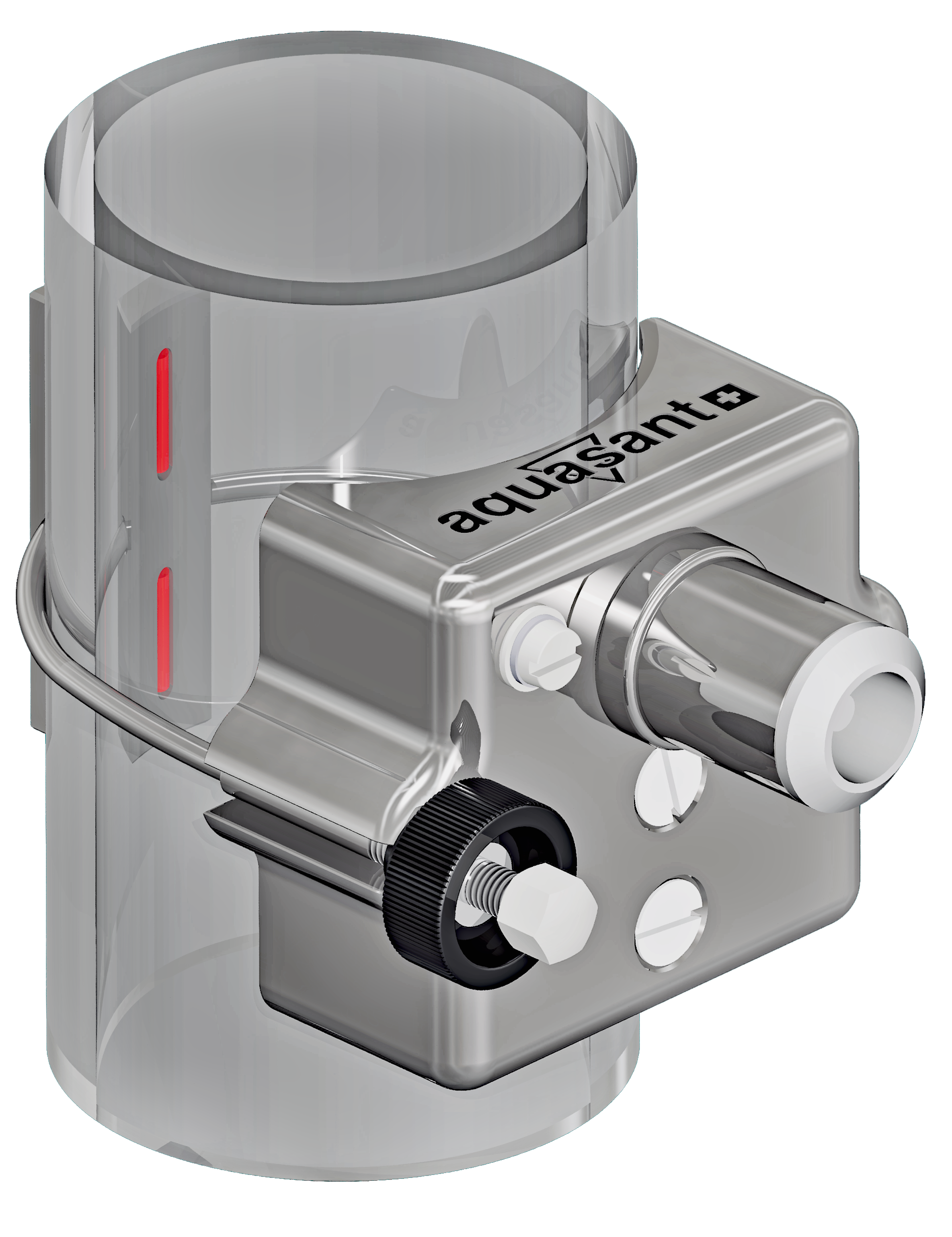

Aquasant Sensor: Klammersonde FRL zur Trennschichtdetektion für die batch oder kontinuierliche flüssig Phasentrennung nach der Extraktion an der Glasrohrleitung.

Batch Abtrennung Trennschichtdetektion mit Klammersonde für zwei Phasen Flüssigkeiten

Phasenabtrennung für chemische Prozesse in Glasapparaturen, Klammersonde mit abgesetzter Messelektronik

Typische Anwendung der Applikation zur Phasenabtrennung

Die Klammersonde FRL in Stahlrostfreier Ausführung erfasst die Trennschichtmessung in Glas oder Kunststoffappraturen, wie sie sich nach dem Auswaschprozess bilden, können ohne Inbetriebnahme bei der Chargenproduktion in Mono- oder Mehrzweckanlagen, detektiert werden – mit hoher Zuverlässigkeit.
Der Trennschicht Sensor überwacht die Produktphasen mit der Impedanzmessung in der Rohrleitung im dreidimensionalen Messfeld nach dem Abscheider. Die plug & process (PPT) Trennschichtmessung (Liquid-Liquid Phase Separation, LLPS) von nicht mischbaren Flüssigkeiten wird mit dem Klammersensor Typ: FRL, nach dem Auslassventil, durchgeführt.

Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitäskonstant (DK) als Summensignal an der produktspezifischen Messung. So können verschiedene flüssig Trennschichten von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.

Anwendungsbereiche

Auswaschprozesse von Organika im gerührten Trennbehälter, für den Batch Betrieb.

  • Chemie
  • Lebensmittel
  • Miniplant
  • Pharma
  • Pilotplan
  • Produktion

Spezifikationen

  • physikalisches Messprinzip: Impedanz
  • Prozessanschlüsse: Flansche, Gewinde
  • Prozessdruck: nicht relevant
  • Messbereich: 0,04 bis 0,30 m
  • Temperatur: -20 bis +170 °C
  • UHF-Anschluss an abgesetzte Messelektronik MTI50
  • 2-Leiter Technik
  • ATEX
Kostenlose Machbarkeitsanalyse Anfragen

Übersicht der verschiedenen Trennschicht-Rohrsonden

Es wurden keine Produkte zu Ihrer Auswahl gefunden

Rohrsonden TSS80 zur Trennschichtdetektion, Phasen Batch Abtrennung zur Prozessautomatisierung, Impedanzmessung, chemische Prozessmesstechnik

TSS80 DN/ANSI T Gd Übersicht

Batch-Abtrennung Trennschichtdetektion mit Rohrsonden Übersicht der Standard Varianten
Details ansehen
 Aquasant Trennschicht batch Abtrennung Rohrsonde in voll PTFE Sensor Typ: TSS80 DN SF T KS MTI zur Trennschichtdetektion

TSS80 DN/ANSI T KS Gd

Batch-Abtrennung Trennschichtdetektion für isolierte Leitungen bis 170°C
Details ansehen
 Aquasant Trennschicht batch Abtrennung Rohrsonde in voll PTFE Sensor Typ: TSS80 DN SF T K Av MTI mit Aufgebauter Impedanz Messelektronik MTI zur Trennschichtdetektion

TSS80 DN/ANSI T K Av

Batch-Abtrennung Trennschichtdetektion für Sterilbereich bis 170°C
Details ansehen
 Aquasant Trennschicht batch Abtrennung NEUE Rohrsonde in voll PTFE Sensor Typ: UNiQ-T804-DN80-SF-T6-AMEI-Gd mit Aufgebauter Impedanz Feldgerät AMEI zur Trennschichtdetektion

NEU: UNiQ-T804 _ AME-I

Batch-Abtrennung Rohrsonde mit AME-I Feldgerät Trennschichtdetektion für zwei Phasen Flüssigkeiten bis 170°C
Details ansehen
 Aquasant Trennschicht batch Abtrennung Rohrsonde in voll PTFE Sensor Typ: TSS80 DN SF T zur Trennschichtdetektion

TSS80 DN/ANSI T

Batch-Abtrennung Trennschichtdetektion mit Abgesetzter Vorortmesselektronik MTI bis 170°C
Details ansehen

Info

Technische Daten

Dokumentation

Accessoires

Info

Vorteile

  • Universell einsetzbar mit einfacher Montage
  • hochauflösendes Mess-System
  • Plug&Process Technologie (PPT) Klammersonde ist parametriert und benötigt keine Inbetriebnahme
  • Klammersensor für Glas- oder Kunststoffleitungen
  • Sensor ist auf Rohrdurchmesser spezifisch ausgelegt
  • Prozessspezifische Ausführungen

Steuergeräte

MIQ 8130 | Neu: AMEI

Das Multitalent MIQ ist einsetzbar von der Trennschichtniveau-Messung bis zur Batch-Abtrennung mit Rohrsonde. Mit der Option eines 2. Messkreises kann die Phasenüberwachung, der Füllstand oder das Auftrennverhalten gemessen werden. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.

Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.

  • Universell einsetzbar, reduzierte Lagerhaltungskosten
  • Mit 1 oder 2 Messeingängen
  • Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
  • Überwachter Messkreis von Sonde bis Relais
  • Analogausgang 4 – 20 mA mit galvanischer Trennung, max. Bürde 750 Ohm
  • 2 Relaisausgänge mit potentialfreiem Umschaltkontakt Grenzwert auf erstem Messkreis
  • Kontinuierliche Trennschichtüberwachung
  • Phasenüberwachung für eine sicherheitsoptimierte Abtrennung
  • Kombination mit Niveaumessung der oberen Phase

Ex-Ausführung: SEV 22 ATEX, EMC, CE

Aquasant Steuergerät Typ Mipromex für die Stab-, Rohr-, Flach- und Seilsonden nach dem Impedanz Messprinzip

Technische Daten

  • Dimensionen
    Glasaussen-ø 30-100 mm
  • Sonden-Material
    Stahl rostfrei 316L
  • Messelektronik
    abgesetzt Aluminium
  • Schutzart
    IP 40
  • Umgebungstemperatur
    -20.. 170°C
  • Messprinzip
    Impedanz
  • Prozess-Temperaturbereich
    -20..170°C
  • Prozess-Druckbereich
    ATM
  • Dichtungen
    keine
  • Messelektroden-Material
    Stahl rostfrei
  • max. Messlänge
    20 .. 100 mm
  • Messbereich
    DK >1.8
  • Leitfähigkeitsbereich
    organische Phase bei TN: 0..50 µS/cm
    F3: org. Phase bis max. 4000µS/cm
  • Integrationszeit
    40-400 ms
  • Ex-Schutz
    Eigensicherheit "i"
  • Geltungsbereich
    ATEX / Europa
    IEC / weltweit
    UKCA Grossbritanien
    Nicht-Ex
  • Zertifikate
    Konformitätserklärung (FDA/EU1935)
    Bestätigung TSE/BSE free
    Herst.-Konformit.DGRL/DESP/PED
    Werkzeugnis 2.2 (EN 10204)
    Abnahmeprüfzeugnis 3.1
    Prüfzeugnis Ferritgehalt
    Prüfzeugnis OberflächengüteRau
  • Ausgang
    mipromex: 4-20 mA aktiv/GW Relais/OC
    MTI: Impuls
    AEMI: 4-20 mA
    AEMI: 4-20 mA HART

Dokumentation

PDF Downloads

Flyer Trennschicht batch Abtrennung
Sondendatenblatt FRL
Betriebsanleitung kurz MIQ
Bedienungsanleitung MIQ
Ex-Dokumentation

Sprachen DE/FR/(IT)/EN/CN

Accessoires

  • Auswertegerät mipromex Typ: MIQ 8130
  • Monorack für DIN-Schienenmontage Typ: MRM 2
  • Impedanz-Vorortmesselektronik Typ: MTI 50/0 AEE2
