UNiQ-T804 Feldgerät NEUE Generation Rohrsonde

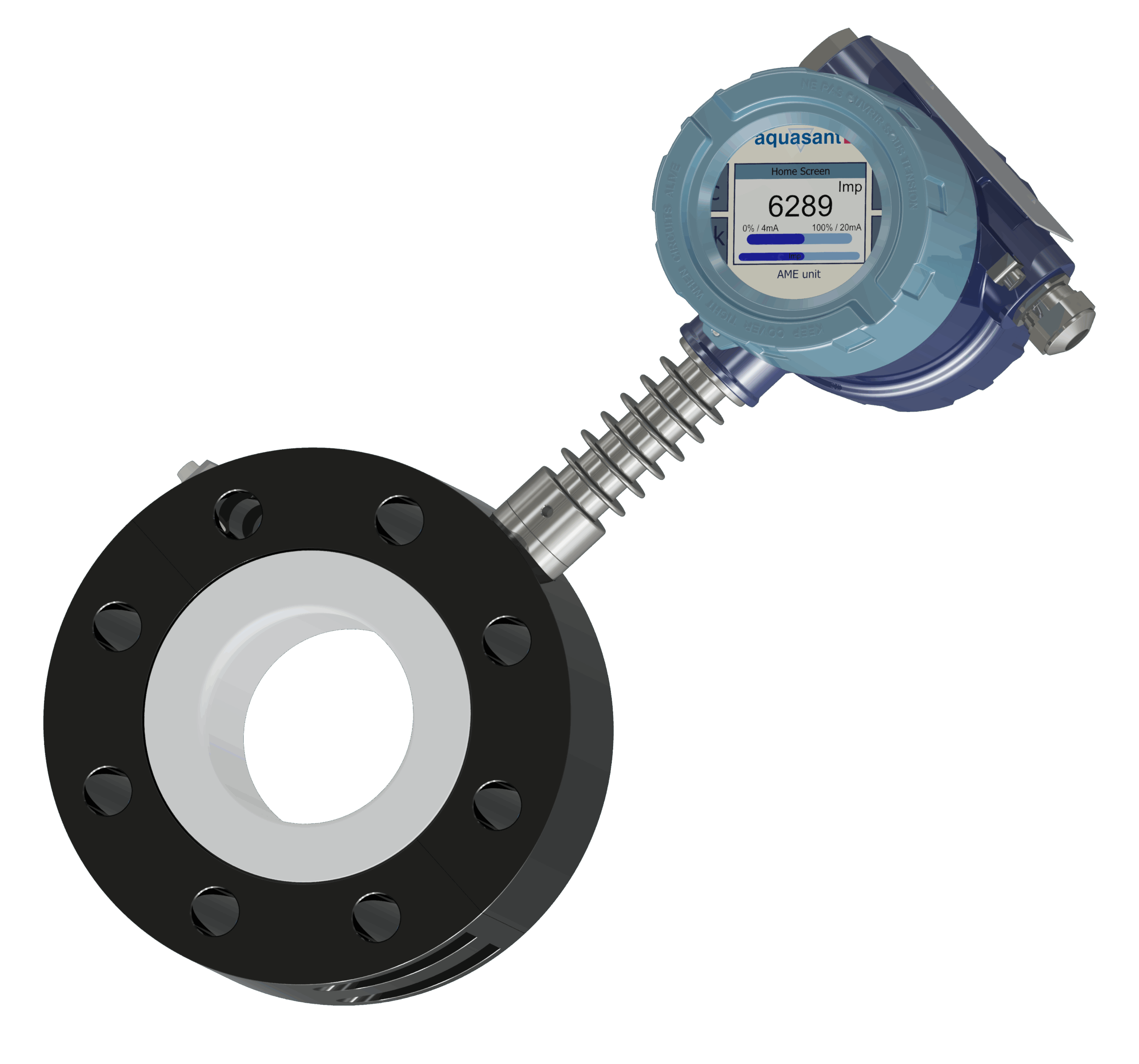

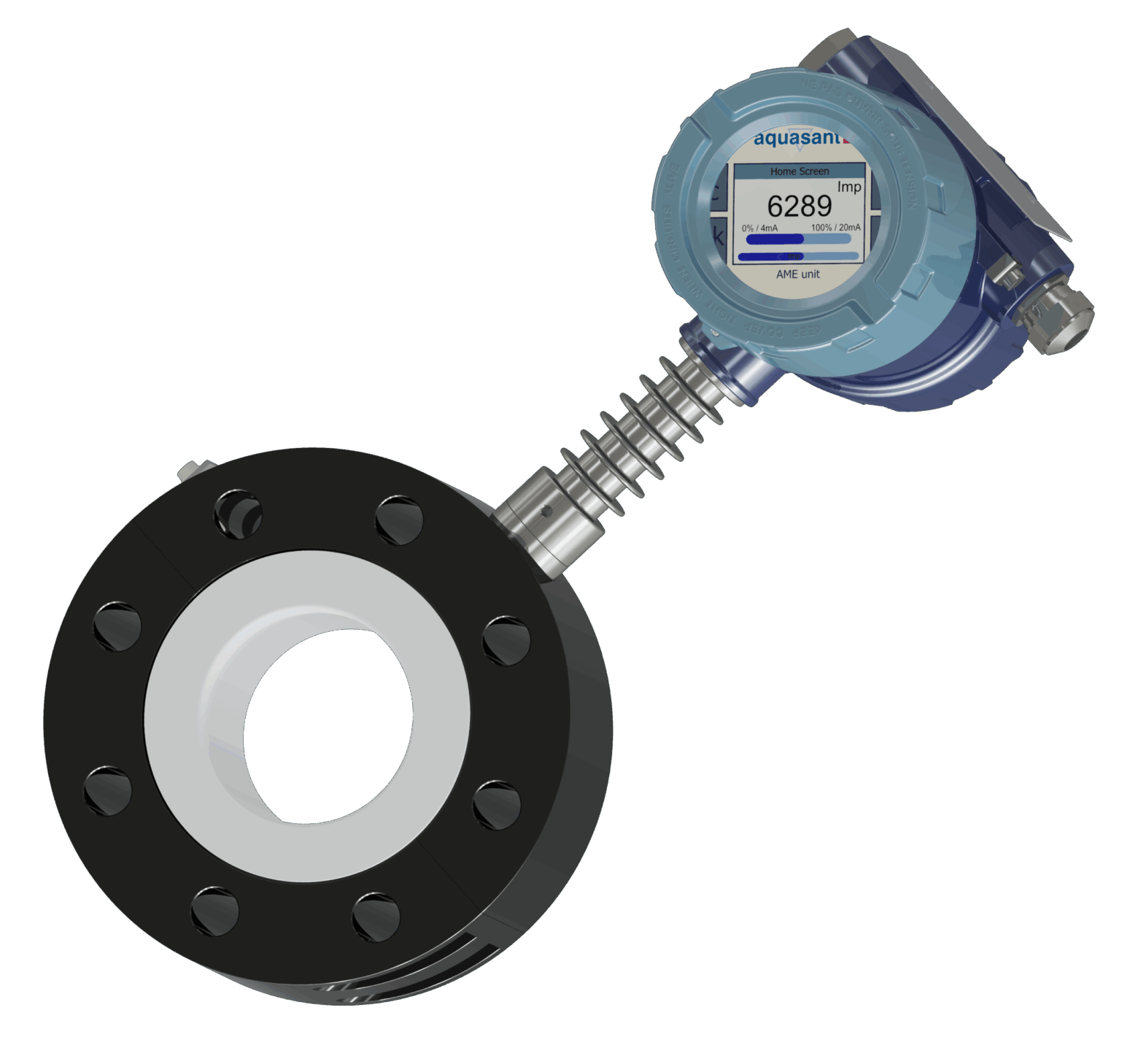

Aquasant Trennschicht batch Abtrennung NEUE Rohrsonde in voll PTFE Sensor Typ: UNiQ-T804-DN80-SF-T6-AMEI-Gd mit Aufgebauter Impedanz Feldgerät AMEI zur Trennschichtdetektion
  • Trennschicht-Rohrsonde mit Feldgerät AME-I, Industrie Prozessmesstechnik zur Automatisierung
  • Impedanzbasierte Batch Trennschicht – Detektion zwischen zwei nicht flüssig Phasen (organisch/wässrig) in Dekantern und Abscheidern

UNiQ-T804 neue Trennschichtfeldgerät Batch-Abtrennung mit Rohrsonde für zwei Phasen Flüssigkeiten

Maximale Effizienz & Zuverlässigkeit bei der Trennschichtdetektion bei dem Abtrennprozess

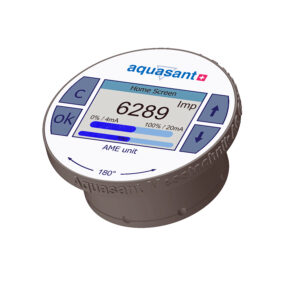

Aquasant Trennschicht batch Abtrennung NEUES Feldgerät zur Impedanzmessung HMI zu Sensor Typ: UNiQ-T404-DN50-SF-T6-AMEI-Gd mit Aufgebauter Impedanz Feldgerät AME-I zur Trennschichtdetektion

Die Rohrsonde UNiQ-T804 ist die konsequente Weiterentwicklung der zuverlässigen TSS80 als Feldgerät im Zweikammer Exd-Anschlusskopf. Sie erfasst die Trennschicht wie sie sich nach dem Auswaschprozess bilden, können ohne Inbetriebnahme bei der Chargenproduktion in Mono- oder Mehrzweckanlagen, detektiert werden – mit hoher Zuverlässigkeit.
Der Trennschicht Sensor überwacht die Produktphasen mit der Impedanzmessung in der Rohrleitung im dreidimensionalen Messfeld in der Rohrleitung von dem Abscheider Auslass. Die Trennschichtmessung (Liquid-Liquid Phase Separation, LLPS) von nicht mischbaren Flüssigkeiten wird mit Rohrsonden Typ: UNiQ-T804, nach dem Auslassventil, durchgeführt. Durch die plug & process Technologie (PPT) wird keine Inbetriebnahme benötigt.
Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitäskonstant (DK) als Summensignal produktspezifisch. So können verschiedene flüssig Phasen von Niederpolaren bis hoch leitfähige Produkte detektiert und unterschieden werden.

Was ist eine Impedanz-Rohrsonde für die Batch-Trennschichtmessung?
Eine Impedanz-Rohrsonde von Aquasant ist ein inline Messsensor im Auslassrohr von Dekantern oder Separatoren. Sie misst die Grenzschicht zwischen zwei Flüssigphasen mit hoher Präzision und steuert den Batch-Abtrennprozess automatisch.
Wie funktioniert die Impedanzmessung in einer Rohrsonde?
Die Sonde misst Leitfähigkeit und dielektrische Eigenschaften beider Flüssigphasen. Änderungen im Impedanzsignal zeigen die Detektion der zweiten Phase der Trennschicht an. Dadurch kann ein Ventil automatisiert geschlossen werden.
Ist die UNiQ-T804 mit dem mipromex Steuergerät kompariepbel?
Nein, das Feldgerät AME-I in der UNiQ-T804 Rohrsonde wird mit 4-Leiter Technik gespiesen. Die 24VDC Speisung (Exd) und der Stromausgang 4-20mA [Ex ia] können nicht vom mipromex Auswertegerät geliefert werden.
Kann eine bestehende Rohrsonde auf Feldgerät umgebaut werden?
JA, im Werk kann die Rohrsonde mit eingebauter Vorortmesselektronik MTI 50/0 entsprechend auf die Feldgerät Version Typ AME-I umgebaut werden.
Welche Vorteile bietet die 3D-Impedanztechnologie?
Die 3D-Feldmessung erkennt auch schwierige Grenzschichten wie Emulsionen oder geringe Dichteunterschiede. Sie arbeitet ohne bewegliche Teile, ist robust gegenüber Verschmutzung und liefert stabile Schaltsignale für die Prozessautomatisierung.
Phasentrennung mit Emulsionen, ist das möglich?
Ja, aus messtechnischer Sicht sind Impedanz-Trennschichtsonden eine der zuverlässigsten Methoden, um trotz Emulsionen eine verwertbare Trennschicht für die automatische Phasenabtrennung zu identifizieren.
Für welche industriellen Batch-Prozesse wird die Rohrsonde eingesetzt?
Einsatzgebiete sind Dekanter-Auslässe, Separatoren, Extraktionsschritte, Reaktorentleerungen, Waschstufen sowie organisch-wässrige Phasentrennungen in der Chemie und Pharmaindustrie.
Welche Prozessbedingungen kann eine Impedanz-Rohrsonde der Serie TSS80 bewältigen?
Die TSS80-Rohrsonden sind prozessfest bis ca. 170 °C, chemisch beständig durch PTFE-Inliner und verfügen über eine dichtungsfreie Elektrodenkonstruktion. Sie eignen sich für aggressive Medien und hohen Prozessdruck.
Wie gut erkennt eine Rohrsonde Emulsionen oder instabile Trennschichten?
Die dynamische Impedanzmessung identifiziert Trennschichten auch bei Emulsionen, Phasenumkehr oder schwankender Produktqualität. Dadurch bleibt der Batch-Abtrennvorgang präzise und reproduzierbar.
Ist die Inbetriebnahme oder Kalibrierung aufwändig?
Die Systeme arbeiten mit werkseitig optimierten Parametern. Viele Installationen benötigen keine zusätzliche Kalibrierung. Plug-and-Process ist in den meisten Batch-Anwendungen ausreichend.
Wie wird das Messsignal verarbeitet?
Die Rohrsonde sendet ihr Signal an eine Auswerteeinheit wie die MIQ-Seriengeräte. Diese erzeugen 4–20 mA-Signale oder Relaisausgänge zur Steuerung von Ventilen oder Prozessleitsystemen.
Wie verhindert die Impedanz-Rohrsonde Produktverluste oder Fehltrennungen?
Die hochauflösende Grenzschichterkennung schaltet exakt im richtigen Moment wenn kleinste Produktveränderungen detektiert werden. Dadurch bleiben beide Phasen sauber getrennt, Kontaminationen werden so verhindert.

Funktionale Vorteile:

  • Robust und beständig: Extrem widerstandsfähig dank PTFE-Inliner und dichtungsfreier Messelektrode.
  • Hohe Messgenauigkeit: Dreidimensionale Erfassung und Unterscheidung von Flüssig-Phasen für optimale Prozesskontrolle.
  • Einfach zu integrieren: Plug & process Technologie für eine schnelle Installation und minimalen Wartungsaufwand.
  • Flexibel einsetzbar: Ideal für den Einsatz in Dekantern, Auswaschprozessen und anspruchsvollen pharmazeutischen Produktionsumgebungen.

Fazit

Mit der Aquasant Rohrsonden mit dem neuen AME-I Feldgerät erhalten Sie eine zuverlässige, schnelle und flexible Lösung zur Trennschicht Phasenabtrennung, die speziell für die anspruchsvollen Bedingungen in der chemischen und pharmazeutischen Industrie entwickelt wurde. Hergestellt in Bubendorf, seit 1982 in stetiger Weiterentwicklung.

Spezifikationen

  • physikalisches Messprinzip: Impedanz
  • Prozessanschlüsse: Flansche DIN/ANSI, Aseptic
  • Prozessdruck: 0.5 bis +16 bar
  • Temperatur: -20 bis +170 °C
  • 4-Leiter Technik
  • Feldgerät mit Display auf Ex ia-Seite
  • ATEX/IECEx / PED

Anwendungsbereiche

Batch Abtrennprozesse von organisch und wässrige Phasen in Trennbehältern und Spitzkessel in der Chemie und Pharma und Lebensmittelindustrie

  • Bio-Tech
  • Chemie
  • Lebensmittel
  • Pharma
  • Pilotplan
  • Produktion
Kostenlose Machbarkeitsanalyse Anfragen

Übersicht der verschiedenen Trennschicht-Rohrsonden

Es wurden keine Produkte zu Ihrer Auswahl gefunden

Rohrsonden TSS80 zur Trennschichtdetektion, Phasen Batch Abtrennung zur Prozessautomatisierung, Impedanzmessung, chemische Prozessmesstechnik

TSS80 DN/ANSI T Gd Übersicht

Batch-Abtrennung Trennschichtdetektion mit Rohrsonden Übersicht der Standard Varianten
Details ansehen
 Aquasant Trennschicht batch Abtrennung Rohrsonde in voll PTFE Sensor Typ: TSS80 DN SF T KS MTI zur Trennschichtdetektion

TSS80 DN/ANSI T KS Gd

Batch-Abtrennung Trennschichtdetektion für isolierte Leitungen bis 170°C
Details ansehen
 Aquasant Trennschicht batch Abtrennung Rohrsonde in voll PTFE Sensor Typ: TSS80 DN SF T K Av MTI mit Aufgebauter Impedanz Messelektronik MTI zur Trennschichtdetektion

TSS80 DN/ANSI T K Av

Batch-Abtrennung Trennschichtdetektion für Sterilbereich bis 170°C
Details ansehen
 Aquasant Trennschicht batch Abtrennung Rohrsonde in voll PTFE Sensor Typ: TSS80 DN SF T zur Trennschichtdetektion

TSS80 DN/ANSI T

Batch-Abtrennung Trennschichtdetektion mit Abgesetzter Vorortmesselektronik MTI bis 170°C
Details ansehen

Info

Technische Daten

Dokumentation

Accessoires

Info

Vorteile

  • hochauflösendes Mess-System
  • Plug&Process Technologie (PPT) Ringsonde TSS ist parametriert und benötigt keine Inbetriebnahme
  • Voll-PTFE-Ausführung mit freiem Durchlass in der Rohrleitung
  • hält aggressiven Medien stand
  • Prozessspezifische Ausführungen
  • Ausrichtung Anschlusskopf, 360° drehbar | Display 180° drehbar

Steuergeräte

AME-I-HMI | AME-Com

Das Feldgerät AME-I ist für die Trennschichtdetektion zur Batch-Abtrennung mit der Rohrsonde. Die Auswerteelektronik AME-I-Com, in 4-Leiter-Technik Exd, birgt die Intelligenz der Datenverarbeitung auf den Industriestandard. Das HMI mit dem Messprint auf der Ex-ia-Seite lässt die Parametrierung bequem jederzeit abrufen.

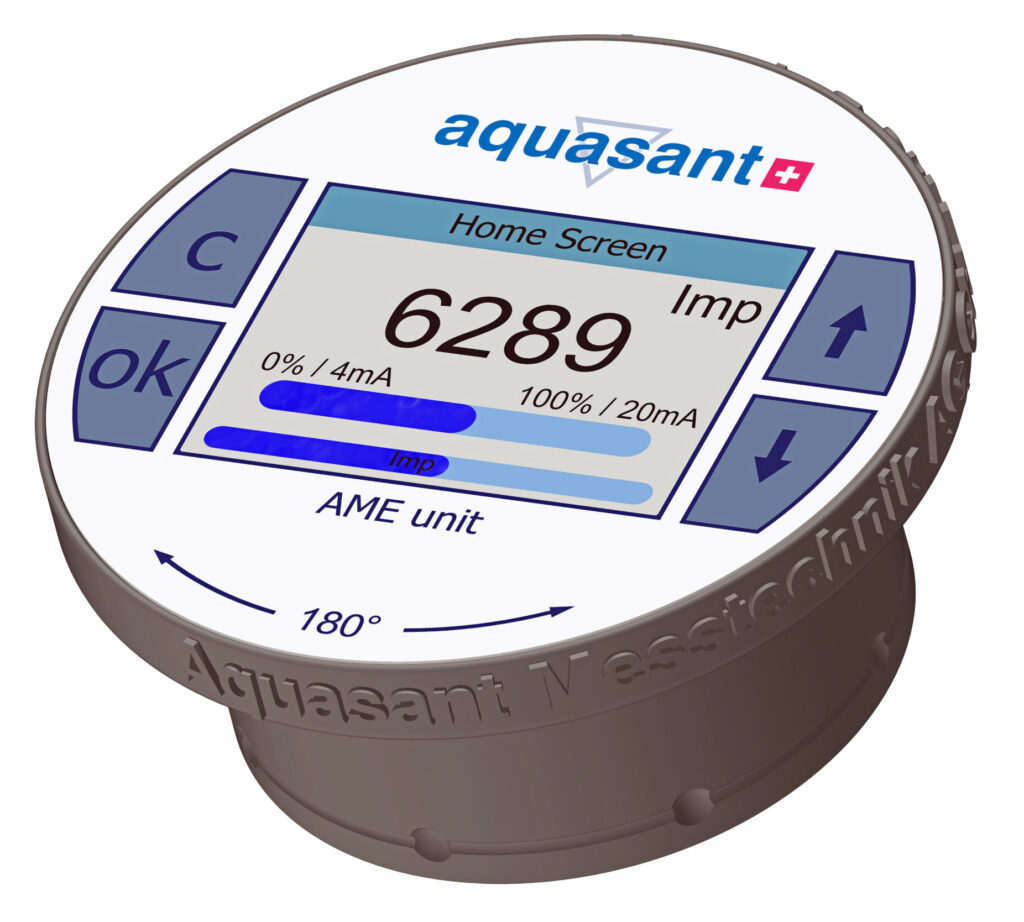

Aquasant Trennschicht batch Abtrennung NEUES Feldgerät zur Impedanzmessung HMI zu Sensor Typ: UNiQ-T404-DN50-SF-T6-AMEI-Gd mit Aufgebauter Impedanz Feldgerät AME-I zur Trennschichtdetektion

Fakts des AME-I_HMI : Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.

  • ist Universell einsetzbar, reduzierte Lagerhaltungskosten
  • Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar nach NAMUR  NE107
  • Überwachter Messkreis
  • Phasenüberwachung für eine sicherheitsoptimierte Abtrennung

Ex-Ausführung: SEV 26 ATEX, IECEx, EMC, CE





Fakts des AME_Com :

  • 24VDC Speisung auf Exd-Seite
  • Analogausgang 4 – 20 mA mit galvanischer Trennung [Ex ia ] oder Exd
  • 2 Relaisausgänge mit potentialfreiem Umschaltkontakt Leermeldung, Trennschichtdetektion
  • DI Eingang Startbefehl Trennschichtdetektion

Technische Daten

  • Dimensionen
    *1) DN32/40, 50, 80, 100
    *2) ANSI 2", 3", 4"
  • Rohrklasse
    *1) Form A nach EN 1092-1
    *2) ASTM A182, ASME B16,5 RF
  • Sonden-Material
    Aluminium altefiert / voll PTFE
  • Messelektronik
    aufgebaut Aluminium
  • Schutzart
    IP 68 (0.2 bar)
  • Umgebungstemperatur
    -20.. 60°C
  • Messprinzip
    Impedanz
  • Prozess-Temperaturbereich
    -20..170°C
  • Prozess-Druckbereich
    -0.5..16 bar / 150 lbs
  • Dichtungen
    Dichtungsfrei
  • Messelektroden-Material
    PTFE
  • Messbereich
    DK >1.8
  • Leitfähigkeitsbereich
    organische Phase bei TN: 0..50 µS/cm
    F3: org. Phase bis max. 4000µS/cm
  • Integrationszeit
    40-400 ms
  • Ex-Schutz
    AME-Com Druckfeste Kapselung " d" Zweikammergehäuse
    AME-I_HMI: Eigensicherheit "i"
  • Geltungsbereich
    ATEX / Europa
    IEC / weltweit
    UKCA Grossbritanien
    PED RL 2014/68/EU
  • Zertifikate
    Konformitätserklärung (FDA/EU1935)
    Bestätigung TSE/BSE free
    Drucktest Zertifikat
    Herst.-Konformit.DGRL/DESP/PED
    Werkzeugnis 2.2 (EN 10204)
    Abnahmeprüfzeugnis 3.1
    Prüfzeugnis Ferritgehalt
    Prüfzeugnis OberflächengüteRau
    Prüfzeugnis Schweissverbindung
  • Ausgang
    AME-Com: 4-20 mA, GW Relais

Dokumentation

PDF Downloads

Flyer Trennschicht batch Abtrennung
Sondendatenblatt UNiQ T804
Betriebsanleitung kurz UNiQ T8
Bedienungsanleitung UNiQ T8
Ex-Dokumentation

Sprachen DE/FR/(IT)/EN/CN

Accessoires

  • Impedanz-HMI Vorortmesselektronik Ex ia Typ: AME-I_HMI
  • Anschluss Kommunikationselektronik Ex d Typ: AME_Com
