Batch Abtrennung Trennschicht Detektion mit Stabsonde für zwei Phasen Flüssigkeiten
Phasenabtrennung für anspruchsvolle chemische Prozesse mit leitfähigen Verschmutzungen
Typische Anwendung der Applikation zur Phasentrennung

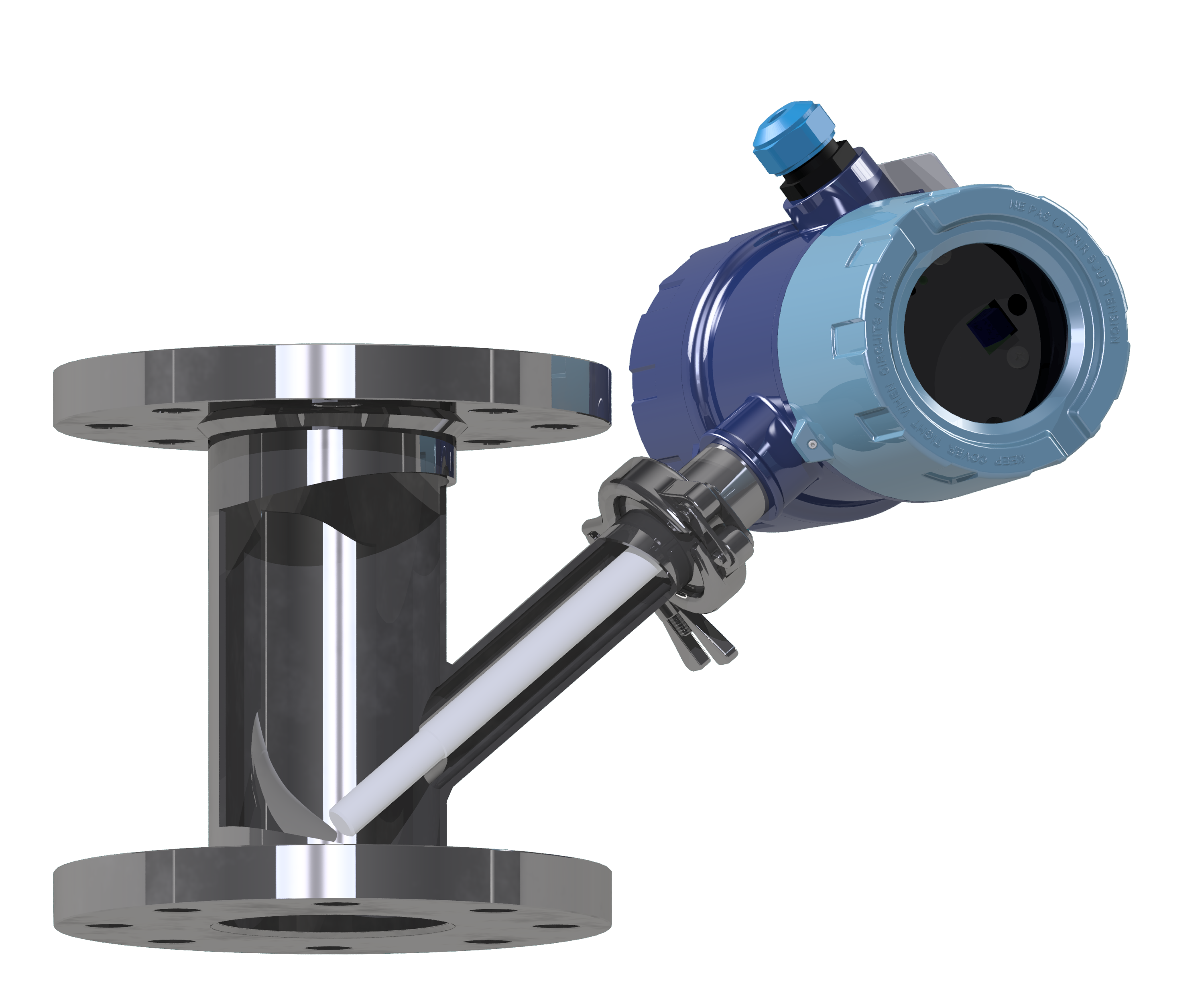

Die Stabsonde STMd-T in voll PTFE Ausführung in seitlichem Auslassrohr eingebaut, erfasst den Trennschichtübergang wie sie sich nach dem Auswaschprozess bilden, können ohne Inbetriebnahme bei der Chargenproduktion in Mono- oder Mehrzweckanlagen, detektiert werden – mit hoher Zuverlässigkeit.
Der Trennschicht Sensor überwacht die Produktphasen mit der Impedanzmessung in der Rohrleitung im dreidimensionalen Messfeld nach dem Abscheider. Die Plug & Process Technology (PPT) Trennschicht-messung (Liquid-Liquid Phase Separation, LLPS) von nicht mischbaren Flüssigkeiten wird mit Stabsonden im Y-Passstück, nach dem Auslassventil, durchgeführt.
Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitäskonstant (DK) als Summensignal an der produktspezifischen Messung. So können verschiedene flüssig Trennschichten von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.
Anwendungsbereiche
Auswaschprozesse von Organika im gerührten Trennbehälter, für den Batch Betrieb.
- Chemie
- Lebensmittel
- Pharma
- Pilotplan
- Produktion
Spezifikationen
- physikalisches Messprinzip: Impedanz
- Prozessanschlüsse: Flansche, Gewinde
- Prozessdruck: 0.5 bis +40 bar
- Messbereich: 0,04 bis 0,30 m
- Temperatur: -20 bis +170 °C
- 2-Draht Technik
- ATEX
Übersicht der verschiedenen Trennschicht-Rohrsonden
Es wurden keine Produkte zu Ihrer Auswahl gefunden
TSS80 DN/ANSI T Gd Übersicht
TSS80 DN/ANSI T KS Gd
TSS80 DN/ANSI T K Av
NEU: UNiQ-T804 _ AME-I
TSS80 DN/ANSI T
Info
Technische Daten
Dokumentation
Accessoires
Info
Vorteile
- hochauflösendes Mess-System
- Plug&Process Technologie (PPT) Stabsonde STM ist parametriert und benötigt keine Inbetriebnahme
- Voll-PTFE-Ausführung für leitfähige Anhaftende Produkte
- hält aggressiven Medien stand
- Prozessspezifische Ausführungen
- Ausrichtung Anschlusskopf lässt sich 360° drehen
Steuergeräte
MIQ 8130
Das Multitalent MIQ ist einsetzbar von der Trennschichtniveau-Messung bis zur Batch-Abtrennung mit Rohrsonde. Mit der Option eines 2. Messkreises kann die Phasenüberwachung, der Füllstand oder das Auftrennverhalten gemessen werden. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.
Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.
- Universell einsetzbar, reduzierte Lagerhaltungskosten
- Mit 1 oder 2 Messeingängen
- Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
- Überwachter Messkreis von Sonde bis Relais
- Analogausgang 4 – 20 mA mit galvanischer Trennung, max. Bürde 750 Ohm
- 2 Relaisausgänge mit potentialfreiem Umschaltkontakt Grenzwert auf erstem Messkreis
- Kontinuierliche Trennschichtüberwachung
- Phasenüberwachung für eine sicherheitsoptimierte Abtrennung
- Kombination mit Niveaumessung der oberen Phase
Ex-Ausführung: SEV 22 ATEX, EMC, CE
Technische Daten
-
DimensionenDN40-100
ANSI 1"-5"
oder nach Prozessspezifikation:
Gewinde M/G/R/NPT
Triclamp
Milchrohrverschraubung -
RohrklasseForm A nach EN 1092-1
ASTM A182, ASME B16,5 RF -
Sonden-MaterialStahl rostfrei voll PTFE ummantelt
-
Messelektronikaufgebaut Aluminium
-
SchutzartIP 68 (0.2 bar)
-
Umgebungstemperatur-20.. 60°C
-
MessprinzipImpedanz
-
Prozess-Temperaturbereich-20..100°C
-
Prozess-Druckbereich-0.5..16 bar / 150 lbs
-
DichtungenFKM
Chemraz
Kalrez
Viton -
Messelektroden-MaterialPTFE
-
max. Messlänge40 .. 200 mm
-
MessbereichDK >1.8
-
Leitfähigkeitsbereichorganische Phase bei TN: 0..50 µS/cm
F3: org. Phase bis max. 4000µS/cm -
Integrationszeit40-400 ms
-
Ex-SchutzEigensicherheit "i"
Druckfeste Kapselung "d" -
GeltungsbereichATEX / Europa
IEC / weltweit
UKCA Grossbritanien
PED RL 2014/68/EU -
ZertifikateKonformitätserklärung (FDA/EU1935)
Bestätigung TSE/BSE free
Drucktest Zertifikat
Herst.-Konformit.DGRL/DESP/PED
Werkzeugnis 2.2 (EN 10204)
Abnahmeprüfzeugnis 3.1
Prüfzeugnis Ferritgehalt
Prüfzeugnis OberflächengüteRau
Prüfzeugnis Schweissverbindung -
Ausgangmipromex: 4-20 mA aktiv/GW Relais/OC
MTI: Impuls
Dokumentation
PDF Downloads
Flyer Trennschicht batch Abtrennung
Sondendatenblatt STMd
Betriebsanleitung kurz MIQ
Bedienungsanleitung MIQ
Ex-Dokumentation
Sprachen DE/FR/(IT)/EN/CN
Accessoires

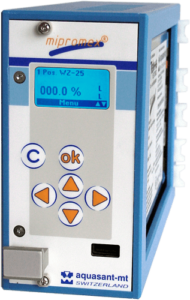

- mipromex Auswertegerät Typ: MIQ 8130
- Monorack Hutschienengehäuse Typ: MRM 2
- Vorortmesselektronik Typ: MTI 50/0 AEO2 K
