Kontinuierliche Grenzschichtmessung Sensor STMd H2 TN ER K (MTI) PTFE

Grenzschichtmessung – Niveau Stabsonde im stehenden Dekanter für schwerauftrennende Phasen

Typische Anwendung der Applikation zur Grenzschicht – Stabsonde

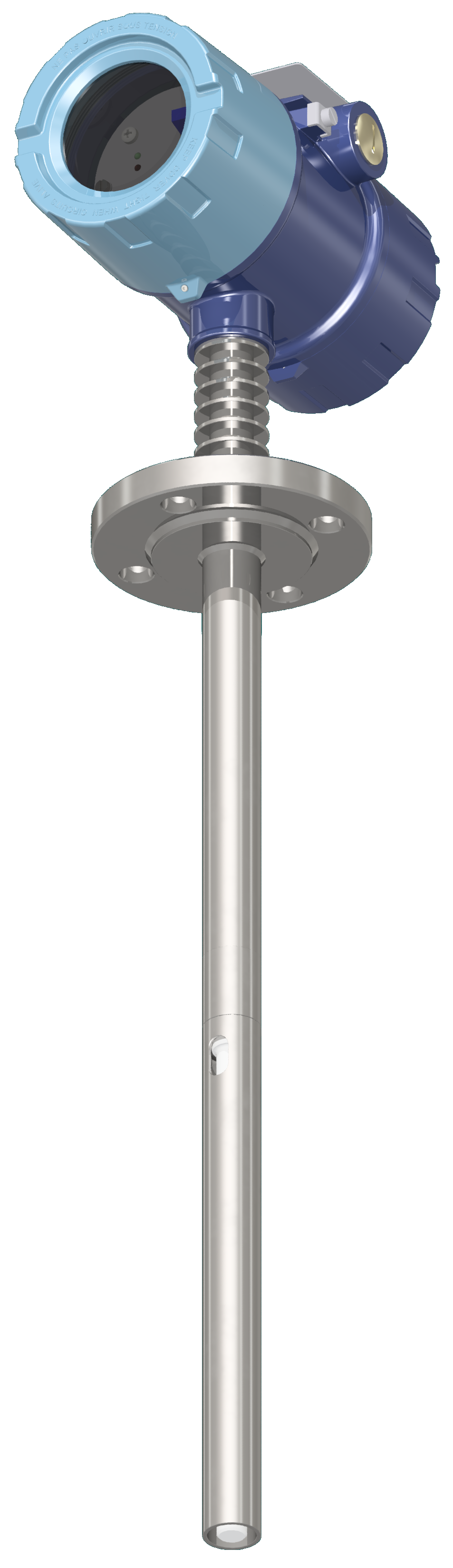

Die Grenzschichtmessung mit der Stabsonde Typ: ST7Md-H2-ER-K mit PVDF-ummantelter Messelektrode (Polyvinylidenfluorid) und in Hastelloy Ausführung, im Referenzrohr erfasst die Trennschicht von schwer auf trennbaren Phasen mit Emulsion – wie sie bei einer Extraktion oder nach einem chemischen Prozess entstehen – mit hoher Zuverlässigkeit der Grenzschichterfassung.
Der Grenzschicht – Sensor erfasst kontinuierlich die Phasenhöhe mit der Impedanzmessung im stehenden Trennbehälter. Die kundenspezifische Sensorausführung ist auf den Prozess zugeschnitten um die Prozessdaten weiter zu verarbeiten. Die Materialisierung, Hastalloy C279 und der PVDF ummantelten Messelektrode mit FFKM Doppeldichtsystem hält den extremen chemischen Bedingungen stand.

Funktionsweise der Grenzschichtmessung

Der Sensor misst die Impedanz, als Summensignal bestehend aus Leitfähigkeit und Dielektrizitäskonstant (DK), an der produktspezifischen Messung. So können verschiedene flüssig Produkte von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.

Spezifikationen

• physikalisches Messprinzip: Impedanz
• Prozessanschlüsse: Flansche, Gewinde (metrisch/zöllig)
• Prozessdruck: 0.5 bis +40 bar
• Messbereich: 40 bis 3000 mm
• Temperatur: -20 bis +170 °C
• 2-Draht Technik
• ATEX
