Batch Abtrennung Trennschicht Detektion mit Stabsonde für zwei Phasen diffundierende Flüssigkeiten
Anwendungsgebiet

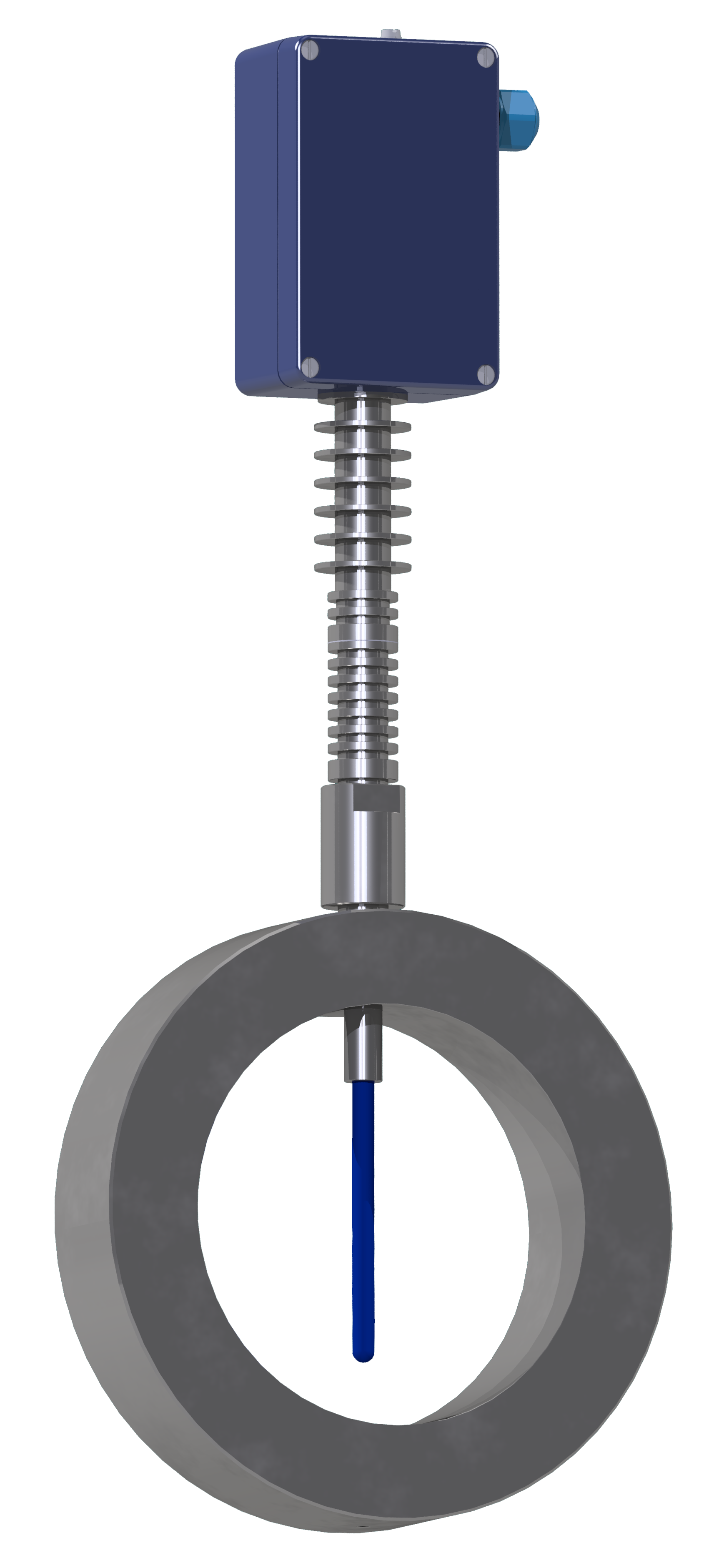

Die Stabsonde SEMd-R in email Ausführung erfasst die Trennschichtmessung wie sie sich nach dem Auswaschprozess bilden, können ohne Inbetriebnahme bei der Chargenproduktion in Mono- oder Mehrzweckanlagen, detektiert werden – mit hoher Zuverlässigkeit.
Der Trennschicht Sensor überwacht die Produktphasen mit der Impedanzmessung in der Rohrleitung im dreidimensionalen Messfeld nach dem Abscheider. Die plug & process (PPT) Trennschichtmessung (Liquid-Liquid Phase Separation, LLPS) von nicht mischbaren Flüssigkeiten wird mit Stabsonden-Passstück, nach dem Auslassventil, durchgeführt.
Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitäskonstant (DK) als Summensignal an der produktspezifischen Messung. So können verschiedene flüssig Trennschichten von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.
Spezifikationen
- physikalisches Messprinzip: Impedanz
- Prozessanschlüsse: Flansche, Gewinde
- Prozessdruck: 0.5 bis +100 bar
- Messbereich: 0,03 bis 0,30 m
- Temperatur: -20 bis +300 °C
- Max. Delta T 80°C/Min
- 2-Draht Technik
- ATEX
Info
Technische Daten
Dokumentation
Accessoires
Info
Vorteile
- hochauflösendes Mess-System
- Plug&Process Technologie (PPT) Stabsonde SEM ist parametriert und benötigt keine Inbetriebnahme
- für hohe Drücke
- hält aggressiven Medien stand
- Prozessspezifische Ausführungen
- Ausrichtung Anschlusskopf lässt sich 360° drehen
Steuergeräte
MIQ 8130 | Neu: AMEI
Das Multitalent MIQ ist einsetzbar von der Trennschichtniveau-Messung bis zur Batch-Abtrennung mit Rohrsonde. Mit der Option eines 2. Messkreises kann die Phasenüberwachung, der Füllstand oder das Auftrennverhalten gemessen werden. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.
Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.
- Universell einsetzbar, reduzierte Lagerhaltungskosten
- Mit 1 oder 2 Messeingängen
- Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
- Überwachter Messkreis von Sonde bis Relais
- Analogausgang 4 – 20 mA mit galvanischer Trennung, max. Bürde 750 Ohm
- 2 Relaisausgänge mit potentialfreiem Umschaltkontakt Grenzwert auf erstem Messkreis
- Kontinuierliche Trennschichtüberwachung
- Phasenüberwachung für eine sicherheitsoptimierte Abtrennung
- Kombination mit Niveaumessung der oberen Phase
Ex-Ausführung: SEV 22 ATEX, EMC, CE
Technische Daten
Dimensionen
ANSI 1"-5"
Gewinde M/G/R/NPT
Rohrklasse
ASTM A182, ASME B16,5 RF
Sonden-Material
Messelektronik
Schutzart
Umgebungstemperatur
Messprinzip
Prozess-Temperaturbereich
Prozess-Druckbereich
Dichtungen
Messelektroden-Material
max. Messlänge
Messbereich
Leitfähigkeitsbereich
F3: org. Phase bis max. 4000µS/cm
Integrationszeit
Ex-Schutz
Druckfeste Kapselung "" d""
Geltungsbereich
IEC / weltweit
UKCA Grossbritanien
Zertifikate
Bestätigung TSE/BSE free
Drucktest Zertifikat
Herst.-Konformit.DGRL/DESP/PED
Werkzeugnis 2.2 (EN 10204)
Abnahmeprüfzeugnis 3.1
Prüfzeugnis Ferritgehalt
Prüfzeugnis OberflächengüteRau
Prüfzeugnis Schweissverbindung
Ausgang
MTI: Impuls
Dokumentation
Downloads
Flyer Trennschicht batch Abtrennung
Sondendatenblatt SEMd
Betriebsanleitung kurz MIQ
Bedienungsanleitung MIQ
Ex-Dokumentation
Sprachen DE/FR/(IT)/EN/CN
Accessoires
- MIQ 8130 Auswertegerät
- MRM 2 Monorack
- MTI 50/0 AEE2
- Neu: AMEI
