Kontinuierlichen Trennschichtmessung Produktkompensiert, PTFE Sensor

Produktkompensiert Trennschichtmessung – Niveau, voll PTFE Stabsonde im Dekanter für aggressive Flüssigkeiten Plug&Process

Typische Anwendung der Applikation zur Produktkompensiert – Stabsonde

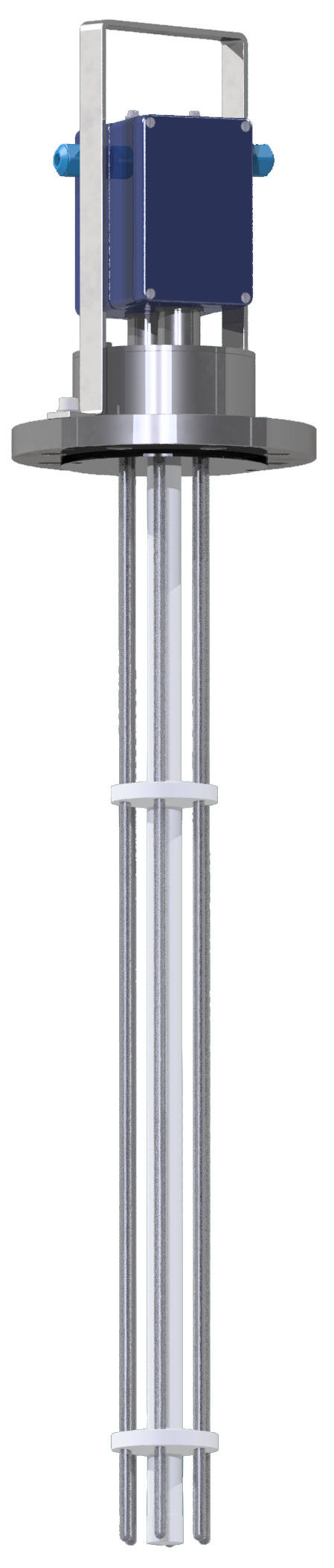

Die produktkompensierte doppel Messkreis Stabsonde Typ: STMd SB T 2TN in voll PTFE-Ausführung, erfasst die Trennschicht mit Emulsion, Phasenumkehr – wie sie bei einer Extraktion oder nach einem chemischen Prozess entstehen – mit hoher Zuverlässigkeit. Produktveränderungen im Prozess der einen Phase, werden überwacht und kompensiert. Die Produktkompensierte Stabsonde wird vorzugsweise in Mehrzweckanlagen oder in Abscheider eingesetzt bei denen die Prozessbedingungen der organischen oder wässrigen Phase ändern.
Die Doppel-Stabsonde zur Trennschichtmessung regelt kontinuierlich die Phasenhöhe im Abscheider. Die kundenspezifische Sensorausführung ist auf den Prozess zugeschnitten um optimierte Messwerte aus dem Abscheider abzurufen. Die Plug & Process Technology (PPT) birgt den grossen Vorteil, dass eine aufwendige Inbetriebnahme entfällt. Die Materialisierung, Stahl rostfrei oder Alloy mit Chemraz Doppeldichtsystem und Teflon Messelektrode hält den chemischen Bedingungen stand.

Funktionsweise der Produktkompensierter Trennschichtmessung

Der Sensor misst mit zwei getrennten Messelektroden die Impedanz, Leitfähigkeit und Dielektrizitäskonstant (DK) als Summensignal der produktspezifischen Messung. Die zweite Referenzelektrode erfasst die Änderung der einen zu verändernden Phase. So können verschiedene flüssig Trennschichten von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.

Spezifikationen

• physikalisches Messprinzip: Impedanz
• Prozessanschlüsse: Flansche, Gewinde
• Prozessdruck: 0.5 bis +16 bar
• Messbereich: 40 bis 1000 mm
• Temperatur: -20 bis +100 °C
• 4-Draht Technik
• ATEX
