Kontinuierliche Trennschichtmessung SGMd GT TN (MTI) im Mixer-Settler

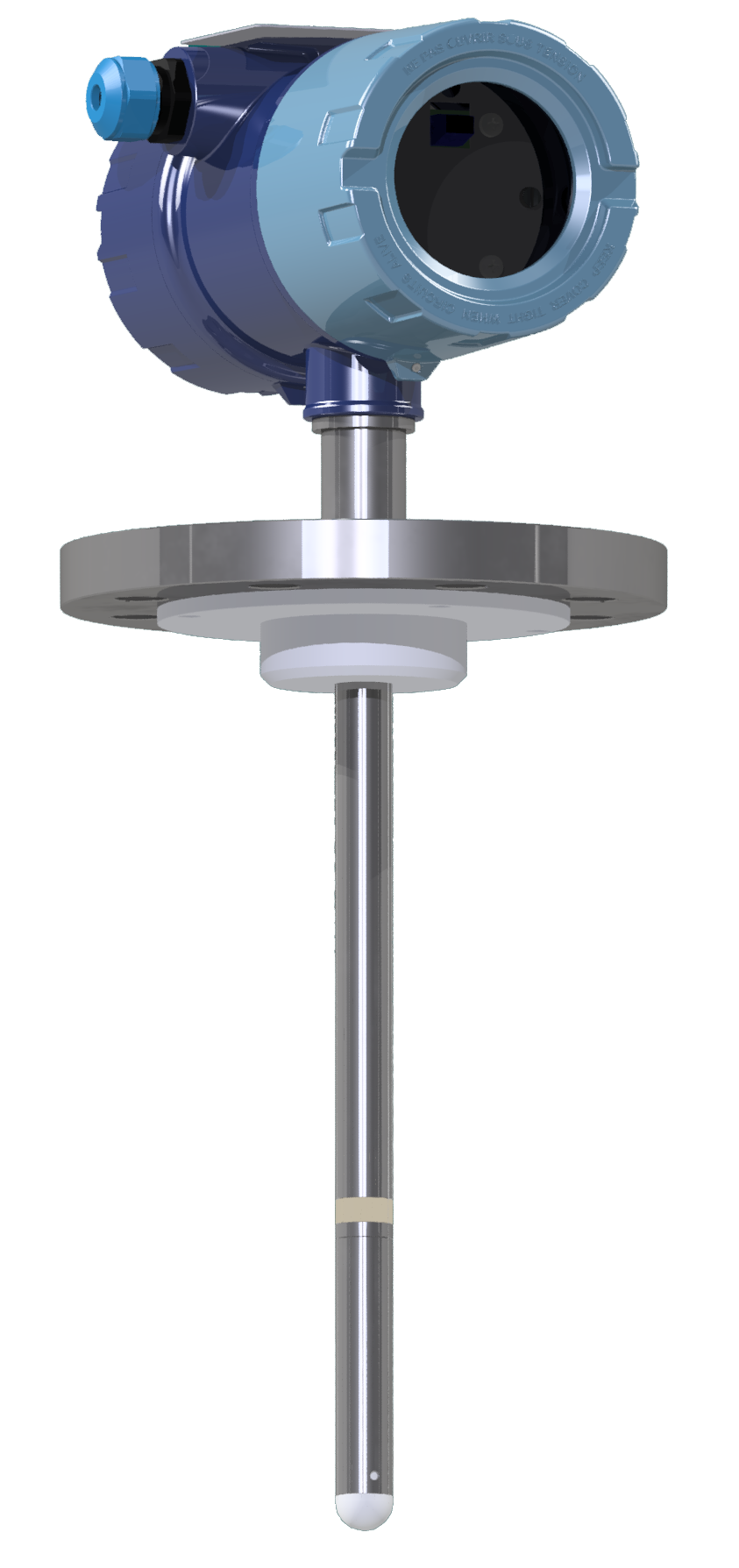

Aquasant Trennschicht-Stabsonde PTFE mit Glas Messelektrode Sensor Typ: ST2Md-300-100-SB-TN-DN zur kontinuierlichen Trennschichtmessung

Trennschicht – Niveau Glas Stabsonde im Mixer-Settler zur Phasen Abtrennung, im Pilotplant

Typische Anwendung der Applikation zur Phasentrennung

Die Stabsonde SGMd-G mit Glas Messelektrode erfasst die Trennschichtmessung mit Emulsion, Phasenumkehr – wie sie bei einer Extraktion oder nach einem chemischen Prozess entstehen – mit hoher Zuverlässigkeit.
Der Trennschicht Sensor regelt kontinuierlich die Phasenhöhe mit der Impedanzmessung im Abscheider.

Die kundenspezifische Sensorausführung ist auf den Prozess zugeschnitten um optimale Resultate aus dem Mixer-Settler abzurufen. Die Materialisierung, in Glas Ausführung hält den chemischen Prozessbedingungen im Mixer-Settler stand.

Anwendungsbereiche

Auswaschprozesse von Organika im gerührten Trennbehälter, für den Batch Betrieb.

  • Chemie
  • Pharma
  • Pilotplan
  • Produktion

Spezifikationen

• physikalisches Messprinzip: Impedanz
• Prozessanschlüsse: Flansche
• Prozessdruck: 0.5 bis +2 bar
• Messbereich: 20 bis 1000 mm
• Temperatur: -20 bis +100 °C
• 2-Draht Technik
• ATEX

Kostenlose Machbarkeitsanalyse Anfragen

Übersicht der verschiedenen Trennschicht-Stabsonden

Es wurden keine Produkte zu Ihrer Auswahl gefunden

Verschiedene Aquasant Trennschicht-Stabsonden für die kontinuierlichen Phasentrennung zur Prozessautomatisierung mit der Impedanzmessung, chemische Prozessmesstechnik

STMd SB TN Übersicht

Trennschicht-Stabsonde kontinuierliche Phasentrennung im Dekanter Standard-Sensor
Details ansehen
 Aquasant Trennschicht-Stabsonde in voll PTFE Ausführung Sensor Typ: STMd-480-260-SB-T-TN-DN zur kontinuierlichen Trennschichtmessung

STMd SB T TN DN

Trennschicht - Niveau voll Teflon Stabsonde im Dekanter für agressive Flüssigkeiten
Details ansehen
 Aquasant Sensor: emailierte Stabsonde SEM zur Füllstandmessung in Reaktoren oder Lagertanks für harte Bedingungen von Pilotplant bis Grossproduktion

SEMd SB R TN K DN

Trennschicht - Niveau emaillierte Stabsonde im Dekanter bei Hochtemperatur
Details ansehen
 Aquasant Trennschicht-Stabsonde Stahl rostfrei mit Keramik Messelektrode Sensor Typ: SK1Md-1740-1640-SB-TN-NPT zur Kontinuierlichen Trennschichtmessung

SK1Md SB R TN ER KS G

Trennschicht - Niveau Keramik Stabsonde im Dekanter, bei hohen Temperaturen 350°C , Hochdruck 160 bar
Details ansehen
 Aquasant Sensor: voll PTFE Stabsonde zur Trennschichtdetektion für die batch flüssig Phasentrennung nach der Extraktion mit leitfähigen Belagsbildungen

STMd SB T TN DN in Y- Passstück

Batch Abtrennung Trennschichtdetektion mit Stabsonde für anhaftende, leitfähige Phasen
Details ansehen
 Aquasant Trennschichtmessung Hochtemperatur Stabsonde-Wafer Sensor Typ: SEM-140-100-SB-TN-G zur Trennschichtdetektion in Rohrleitungen

SEM SB R TD K in Passstück

Batch-Abtrennung oder kontinuierliche Trennschichtdetektion mit Stabsonde im Wafer WPR-Passstück bis 200°C
Details ansehen
 Aquasant Trennschicht Glas-Stabsonde Sensor Typ: SGK-450-50-SB-G-U-ER-GL zur kontinuierlicher Trennschichtmessung im Mixer-Settler

SGK SB G TN SL

Trennschicht - Niveau Glas Stabsonde im Mixer-Settler zur Phasen Abtrennung, in Labor, Mini- und Pilotplant
Details ansehen
 Aquasant Trennschicht-Stabsonde Stahl rostfrei mit PFA Messelektrode Sensor Typ: ST2M-4310-100-SB-R-TN-ES4-DN Höhe variabel einstellbar zur Trennschicht Detektion

ST2M 4310/100 SB R TN ES4 DN Var

Trennschicht - Auftrennverhalten PFA-Stabsonde für gerührte Behälter zur Phasen Abtrennung Höhenverstellbar
Details ansehen
 Aquasant Trennschicht-Stabsonde Stahl rostfrei mit PFA Messelektrode Sensor Typ: ST2Md-600-100-SB-TN-DN zur kontinuierlichen Trennschichtmessung

ST2Md SB R TN DN

Trennschicht - Auftrennverhalten PFA-Stabsonde für gerührte Behälter zur Phasen Abtrennung
Details ansehen
 Aquasant Grenzschichtmessung Stabsonde Stahl rostfrei, 170°C Sensor Typ: ST7Md-500-250-SB-H2-TN-ER-K-ANSI

ST7Md SB H2 TN ER K DN

Trennschicht - Niveau Teflon Stabsonde im stehenden Dekanter für schwerauftrennende Phasen
Details ansehen
 Aquasant Trennschichtmessung Phasen kompensierte Doppel-Stabsonde voll Teflon Sensor Typ: STM-710-400-40-SB-2TN-ES6-DN Plug&Process keine Inbetriebnahme notwendig

STM SB T 2TN DN

Produktkompensiert Trennschicht - Niveau, voll PTFE Stabsonde im Dekanter für agressive Flüssigkeiten Plug&Process
Details ansehen

Info

Technische Daten

Dokumentation

Accessoires

Info

Vorteile

  • PTFE/Glas-Stabsonde hält agressiefen Medien stand
  • prozessspezifische definierbaren Längen
  • hochauflösende Trennschichtmess-System
  • ohne bewegte Teile
  • Dichteunabhängige Messung
  • Messen auch bei Phasenumkehr im Abscheider
  • Organische Verschmutzungen vernachlässigbar
  • zuverlässige Phasentrennung von zwei organischen Produkte

Steuergeräte

MIL 8130 | MIQ 8130 | Neu: AMEI

Das Multitalent MIQ ist einsetzbar von der Trennschichtniveau-Messung bis zur Batch-Abtrennung mit Rohrsonde. Mit der Option eines 2. Messkreises kann die Phasenüberwachung, der Füllstand oder das Auftrennverhalten gemessen werden. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.

Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.

  • Universell einsetzbar, reduzierte Lagerhaltungskosten
  • Mit 1 oder 2 Messeingängen
  • Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
  • Überwachter Messkreis von Sonde bis Relais
  • Analogausgang 4 – 20 mA mit galvanischer Trennung, max. Bürde 750 Ohm
  • 2 Relaisausgänge mit potentialfreiem Umschaltkontakt Grenzwert auf erstem Messkreis
  • Kontinuierliche Trennschichtüberwachung
  • Phasenüberwachung für eine sicherheitsoptimierte Abtrennung
  • Kombination mit Niveaumessung der oberen Phase

Ex-Ausführung: SEV 22 ATEX, EMC, CE

Aquasant Steuergerät Typ Mipromex für die Stab-, Rohr-, Flach- und Seilsonden nach dem Impedanz Messprinzip

Technische Daten

  • Dimensionen
    DN25-165
    ANSI 1"-5"
  • Rohrklasse
    Form nach EN 1092-1
    ASTM A182, ASME B16,5 RF
  • Sonden-Material
    Stahl rostfrei 316L
  • Messelektronik
    aufgebaut Aluminium
  • Schutzart
    IP 66
  • Umgebungstemperatur
    -20.. 60°C
  • Messprinzip
    Impedanz
  • Prozess-Temperaturbereich
    -20.. 100°C
  • Prozess-Druckbereich
    -0.5..1 bar
  • Dichtungen
    FKM
    FFKM (Chemraz, Kalrez)
  • Messelektroden-Material
    Glas DURAN®
  • max. Messlänge
    20 .. 1000 mm
  • Messbereich
    DK >1.8
  • Leitfähigkeitsbereich
    organische Phase bei TN: 0..50 µS/cm (konstant)
  • Integrationszeit
    40-400 ms
  • Ex-Schutz
    Eigensicherheit "i"
    Druckfeste Kapselung " d"
  • Geltungsbereich
    ATEX / Europa
    UKCA Grossbritanien
  • Zertifikate
    Konformitätserklärung (FDA/EU1935)
    Bestätigung TSE/BSE free
    Drucktest Zertifikat
    Herst.-Konformit.DGRL/DESP/PED
    Werkzeugnis 2.2 (EN 10204)
    Abnahmeprüfzeugnis 3.1
    Prüfzeugnis Ferritgehalt
    Prüfzeugnis Oberflächengüte Rau
    Prüfzeugnis Schweissverbindung
  • Ausgang
    mipromex: 4-20 mA aktiv/GW Relais/OC
    MTI: Impuls

Dokumentation

PDF Downloads

Flyer Trennschicht kontinuierliche Abtrennung  DE | FR | EN | CN
Sondendatenblatt SGMd  DE | FR | EN | CN
Betriebsanleitung kurz MIL/MIQ  DE | FR | EN | CN
Bedienungsanleitung MIL/ MIQ  DE | FR | EN | CN
Ex-Dokumentation  DE | FR | EN | CN

Sprachen DE/FR/(IT)/EN/CN

Accessoires

  • MIQ/MIL 8130 Auswertegerät
  • MRM 2 Monorack
  • MTI 50/0 AEE2
  • Neu: AMEI
