Trennschicht Auftrennverhalten ST2Md R TN FEP/316L Sensor

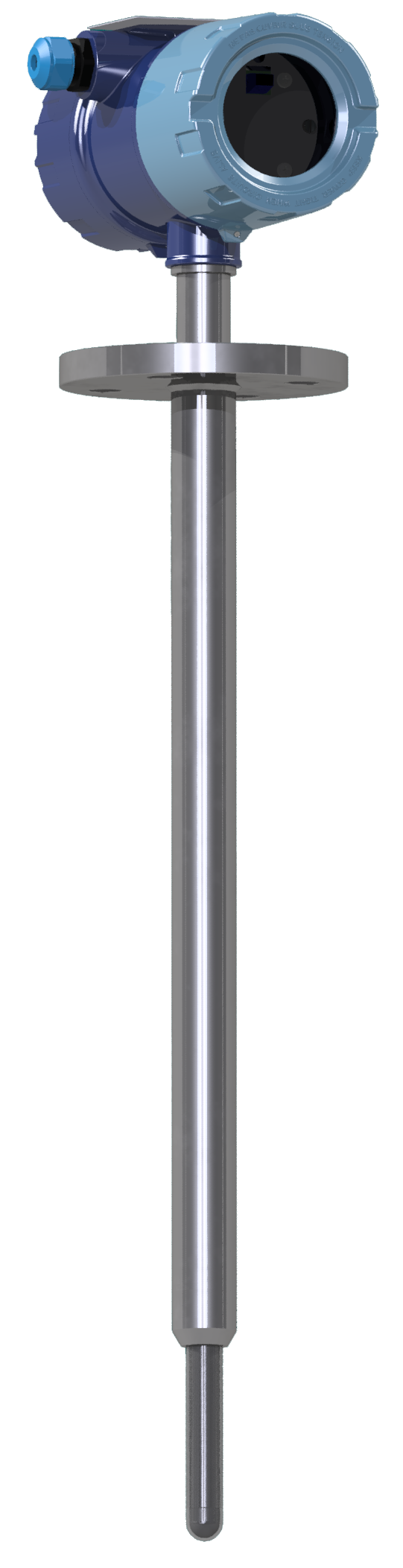

Aquasant Trennschicht-Stabsonde Stahl rostfrei mit PFA Messelektrode Sensor Typ: ST2Md-600-100-SB-TN-DN zur kontinuierlichen Trennschichtmessung

Trennschicht – Auftrennverhalten PFA-Stabsonde für gerührte Behälter zur Phasen Abtrennung

Typische Anwendung der Applikation zum Auftrennverhalten

Die Stabsonde ST2Md-R mit PFA-Messelektrode erfasst die Trennschicht und detektiert das Auftrennverhalten im gerührten Spitzkessel mit Emulsion, Phasenumkehr – wie sie bei Auswaschprozessen oder nach einem chemischen Prozess entstehen – mit hoher Zuverlässigkeit. Die verstärkte stabile Ausführung ist geeignet für Trennbehälter mit Rührwerk.
Der Trennschicht Sensor detektiert den Abschluss der Auftrennzeit und gibt den Startbefehl an die Leitstelle für das Abtrennen über das Bodenventil.

Wie kann man Flüssigkeiten trennen?
Nach dem Trennprozess im gerührten Spitzkessel, können die beiden Flüssigphasen voneinander getrennt werden. Die Überwachung der zubildenden Trennschicht kann kontinuierlich oder batch weise überwacht und geregelt werden.
Welche Methode wird verwendet, um zwei Flüssigkeiten zu trennen?
Flüssig-Flüssig-Phasentrennung (LLPS) Nach dem Auftrennen von einem Produkt nach dem chemischen Prozess im Dekanter, wird mittels Stabsonde die Trennschicht kontinuierlich erfasst oder mittels Rohrsonde in der Rohrleitung nach dem Auslassventil die Phasen überwacht. So wird das Auslassventil geregelt und die Phasen voneinander zuverlässig getrennt.

Hochwertige Materialien für extreme Bedingungen

Die kundenspezifische Sensorausführung ist auf den Prozess zugeschnitten um optimale Resultate aus dem Dekanter abzurufen. Die Materialisierung, Stahl rostfrei oder Alloy mit FFKM Doppeldichtsystem und PTFE Messelektrode hält den chemischen Bedingungen stand.

Funktionsprinzip

Der Sensor misst die Impedanz, Leitfähigkeit und Dielektrizitäskonstante (DK) als Summensignal an der produktspezifischen Messung. So können verschiedene flüssig Trennschichten von Isolatoren bis hoch leitfähige Produkte gemessen und unterschieden werden.

Anwendungsbereiche

Auswaschprozesse von Organika im gerührten Trennbehälter, für den Batch Betrieb.

  • Chemie
  • Petro
  • Pharma
  • Pilotplan
  • Produktion

Spezifikationen

  • physikalisches Messprinzip: Impedanz
  • Prozessanschlüsse: Flansche, Gewinde
  • Prozessdruck: 0.5 bis +64 bar
  • Messbereich: 40 bis 4000 mm
  • Temperatur: -20 bis +170 °C
  • 2-Draht Technik
  • ATEX
Kostenlose Machbarkeitsanalyse Anfragen

Übersicht der verschiedenen Trennschicht-Stabsonden

Es wurden keine Produkte zu Ihrer Auswahl gefunden

Verschiedene Aquasant Trennschicht-Stabsonden für die kontinuierlichen Phasentrennung zur Prozessautomatisierung mit der Impedanzmessung, chemische Prozessmesstechnik

STMd SB TN Übersicht

Trennschicht-Stabsonde kontinuierliche Phasentrennung im Dekanter Standard-Sensor
Details ansehen
 Aquasant Trennschicht-Stabsonde in voll PTFE Ausführung Sensor Typ: STMd-480-260-SB-T-TN-DN zur kontinuierlichen Trennschichtmessung

STMd SB T TN DN

Trennschicht - Niveau voll Teflon Stabsonde im Dekanter für agressive Flüssigkeiten
Details ansehen
 Aquasant Sensor: emailierte Stabsonde SEM zur Füllstandmessung in Reaktoren oder Lagertanks für harte Bedingungen von Pilotplant bis Grossproduktion

SEMd SB R TN K DN

Trennschicht - Niveau emaillierte Stabsonde im Dekanter bei Hochtemperatur
Details ansehen
 Aquasant Trennschicht-Stabsonde Stahl rostfrei mit Keramik Messelektrode Sensor Typ: SK1Md-1740-1640-SB-TN-NPT zur Kontinuierlichen Trennschichtmessung

SK1Md SB R TN ER KS G

Trennschicht - Niveau Keramik Stabsonde im Dekanter, bei hohen Temperaturen 350°C , Hochdruck 160 bar
Details ansehen
 Aquasant Sensor: voll PTFE Stabsonde zur Trennschichtdetektion für die batch flüssig Phasentrennung nach der Extraktion mit leitfähigen Belagsbildungen

STMd SB T TN DN in Y- Passstück

Batch Abtrennung Trennschichtdetektion mit Stabsonde für anhaftende, leitfähige Phasen
Details ansehen
 Aquasant Trennschichtmessung Hochtemperatur Stabsonde-Wafer Sensor Typ: SEM-140-100-SB-TN-G zur Trennschichtdetektion in Rohrleitungen

SEM SB R TD K in Passstück

Batch-Abtrennung oder kontinuierliche Trennschichtdetektion mit Stabsonde im Wafer WPR-Passstück bis 200°C
Details ansehen
 Aquasant Trennschicht Glas-Stabsonde Sensor Typ: SGK-450-50-SB-G-U-ER-GL zur kontinuierlicher Trennschichtmessung im Mixer-Settler

SGK SB G TN SL

Trennschicht - Niveau Glas Stabsonde im Mixer-Settler zur Phasen Abtrennung, in Labor, Mini- und Pilotplant
Details ansehen
 Aquasant Trennschicht-Stabsonde Stahl rostfrei mit PFA Messelektrode Sensor Typ: ST2M-4310-100-SB-R-TN-ES4-DN Höhe variabel einstellbar zur Trennschicht Detektion

ST2M 4310/100 SB R TN ES4 DN Var

Trennschicht - Auftrennverhalten PFA-Stabsonde für gerührte Behälter zur Phasen Abtrennung Höhenverstellbar
Details ansehen
 Aquasant Trennschicht-Stabsonde PTFE mit Glas Messelektrode Sensor Typ: ST2Md-300-100-SB-TN-DN zur kontinuierlichen Trennschichtmessung

SGMd SB GT TN DN

Trennschicht - Niveau Glas Stabsonde im Mixer-Settler zur Phasen Abtrennung, im Pilotplant
Details ansehen
 Aquasant Grenzschichtmessung Stabsonde Stahl rostfrei, 170°C Sensor Typ: ST7Md-500-250-SB-H2-TN-ER-K-ANSI

ST7Md SB H2 TN ER K DN

Trennschicht - Niveau Teflon Stabsonde im stehenden Dekanter für schwerauftrennende Phasen
Details ansehen
 Aquasant Trennschichtmessung Phasen kompensierte Doppel-Stabsonde voll Teflon Sensor Typ: STM-710-400-40-SB-2TN-ES6-DN Plug&Process keine Inbetriebnahme notwendig

STM SB T 2TN DN

Produktkompensiert Trennschicht - Niveau, voll PTFE Stabsonde im Dekanter für agressive Flüssigkeiten Plug&Process
Details ansehen

Info

Technische Daten

Dokumentation

Accessoires

Info

Vorteile

  • Für gerührte Produkte mit hohen Viskositäten
  • prozessspezifische definierbaren Längen
  • hochauflösende Trennschichtmess-System
  • ohne bewegte Teile
  • Dichteunabhängige Messung
  • Messen auch bei Phasenumkehr im Abscheider
  • Organische Verschmutzungen vernachlässigbar
  • zuverlässige Phasentrennung von zwei organischen Produkte

Steuergeräte

MIL 8130 | MIQ 8130 | Neu: AMEI

Das Multitalent MIQ ist einsetzbar von der Trennschichtniveau-Messung bis zur Batch-Abtrennung mit Rohrsonde. Mit der Option eines 2. Messkreises kann die Phasenüberwachung, der Füllstand oder das Auftrennverhalten gemessen werden. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.

Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.

  • Universell einsetzbar, reduzierte Lagerhaltungskosten
  • Mit 1 oder 2 Messeingängen
  • Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
  • Überwachter Messkreis von Sonde bis Relais
  • Analogausgang 4 – 20 mA mit galvanischer Trennung, max. Bürde 750 Ohm
  • 2 Relaisausgänge mit potentialfreiem Umschaltkontakt Grenzwert auf erstem Messkreis
  • Kontinuierliche Trennschichtüberwachung
  • Phasenüberwachung für eine sicherheitsoptimierte Abtrennung
  • Kombination mit Niveaumessung der oberen Phase

Ex-Ausführung: SEV 22 ATEX, EMC, CE

Aquasant Steuergerät Typ Mipromex für die Stab-, Rohr-, Flach- und Seilsonden nach dem Impedanz Messprinzip

Technische Daten

  • Dimensionen
    DN40-165
    ANSI 1"-5"
    Gewinde M/G/R/NPT
    Triclamp
    Milchrohrverschraubung
  • Rohrklasse
    Form nach EN 1092-1
    ASTM A182, ASME B16,5 RF
  • Sonden-Material
    Stahl rostfrei 316L
    Hasstelloy C22
    Tantal
    Zirkonium
  • Messelektronik
    aufgebaut Aluminium
  • Schutzart
    IP 68 (0.2 bar)
  • Umgebungstemperatur
    -20.. 60°C
  • Messprinzip
    Impedanz
  • Prozess-Temperaturbereich
    -20.. 100°C
  • Prozess-Druckbereich
    -0.5..64 bar
  • Dichtungen
    FKM
    Chemraz
    Kalrez
    Viton
    EPDM
  • Messelektroden-Material
    PFA
  • max. Messlänge
    40 .. 6000 mm
  • Messbereich
    DK >1.8
  • Leitfähigkeitsbereich
    organische Phase bei TN: 0..50 µS/cm (konstant)
  • Integrationszeit
    40-400 ms
  • Ex-Schutz
    Eigensicherheit "i"
    Druckfeste Kapselung " d"
  • Geltungsbereich
    ATEX / Europa
    IEC / weltweit
    CSA / USA und Kanada
    UKCA Grossbritanien
  • Zertifikate
    Konformitätserklärung (FDA/EU1935)
    Bestätigung TSE/BSE free
    Drucktest Zertifikat
    Herst.-Konformit.DGRL/DESP/PED
    Werkzeugnis 2.2 (EN 10204)
    Abnahmeprüfzeugnis 3.1
    Prüfzeugnis Ferritgehalt
    Prüfzeugnis OberflächengüteRau
    Prüfzeugnis Schweissverbindung
  • Ausgang
    mipromex: 4-20 mA aktiv/GW Relais/OC
    MTI: Impuls
    AEMI: 4-20 mA
    AEMI: 4-20 mA HART

Dokumentation

PDF Downloads

Flyer Trennschicht batch Abtrennung
Sondendatenblatt ST2Md
Betriebsanleitung kurz MIL/MIQ
Bedienungsanleitung MIL/ MIQ
Ex-Dokumentation

Sprachen DE/FR/(IT)/EN/CN

Accessoires

  • mipromex Auswertegerät Typ: MIQ/MIL 8130
  • Monorack Hutschienengehäuse Typ: MRM 2
  • Vorortmesselektronik Typ: MTI 50/1 AEO2 K
