Kontinuierliche Phasentrennung SEMd R (MTI) emailliert - diffundierender Produkte

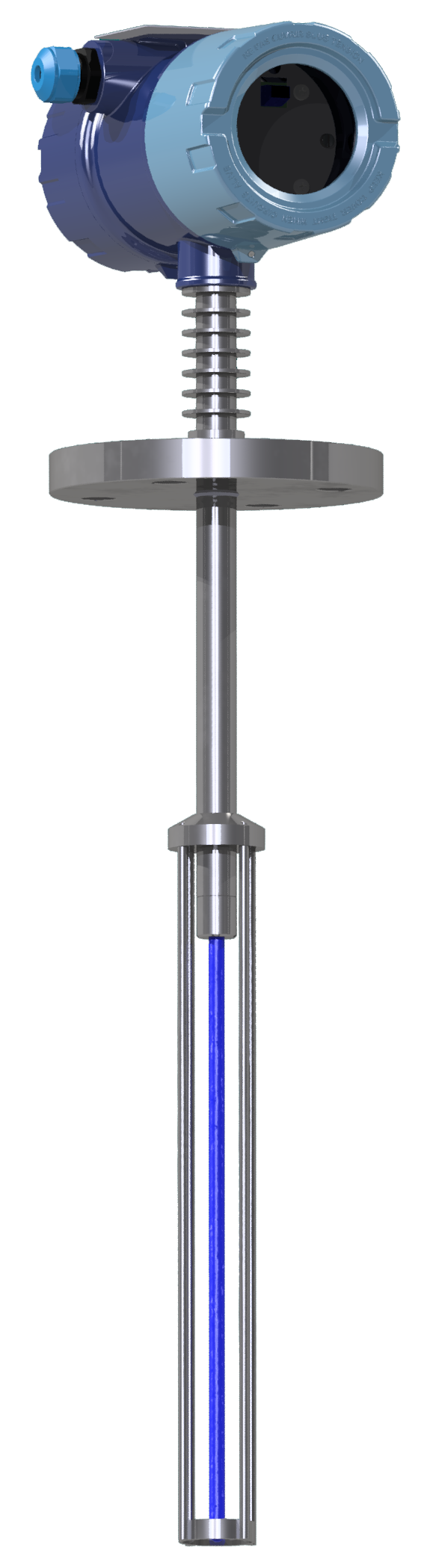

Aquasant Sensor: emailierte Stabsonde SEM zur Füllstandmessung in Reaktoren oder Lagertanks für harte Bedingungen von Pilotplant bis Grossproduktion

Kontinuierliche Phasentrennung – Niveau emaillierte Stabsonde im Dekanter bei diffundierenden Produkten

Typische Anwendung der Applikation zur Phasentrennung

Die Stabsonde Typ: SEMd-R mit emaillierter Messelektrode erfasst die Trennschicht mit Emulsion, Phasenumkehr – wie sie bei einer Extraktion oder nach einem chemischen Prozess entstehen – mit hoher Zuverlässigkeit. Bei komplexen Temperatur und Druckverhältnisse mit diffundierenden Produkten Zeichnet sich diese emaillierte Messelektrode aus.

Wie können diffundierende Produkte gemessen werden?
Diverse Produkte können in die verschiedene Kunststoffe wie PTFE diffundieren. Um diesen Störfaktor auszuschliessen werden emaillierte Messelektroden eingesetzt.
Kann eine Trennschichtmessung unter Hochdruck funktionieren?
Ja, mit der emaillierten Trennschicht - Messelektrode können Drücke bis 1000 bar, zuverlässig erfasst und abgetrennt werden.

Der Trennschicht Sensor regelt kontinuierlich die Phasenhöhe mit der Impedanzmessung im Abscheider. Die Sensorausführung wird kundenspezifisch, auf den Prozess zugeschnitten um optimierte Messwerte aus dem Dekanter abzurufen. Die Materialisierung, Stahl rostfrei oder Alloy mit FFKM Doppeldichtsystem und Email-Messelektrode hält den chemischen Prozessbedingungen stand.

Anwendungsbereiche

Auswaschprozesse von Organika im gerührten Trennbehälter, für den Batch Betrieb.

  • Chemie
  • Petro
  • Pharma
  • Pilotplan
  • Produktion

Spezifikationen

  • physikalisches Messprinzip: Impedanz
  • Prozessanschlüsse: Gewinde, Flansche
  • Prozessdruck: 0.5 bis +300 bar
  • Messbereich: 20 bis 800 mm
  • Temperatur: -20 bis +300 °C
  • Max. Delta T 80°C/Min
  • 2-Draht Technik
  • ATEX

„Erfahren Sie mehr über die präzise Trennschichtmessung und optimieren Sie Ihre Phasenabtrennung mit der SEMd-R Stabsonde. Kontaktieren Sie uns jetzt für eine individuelle Beratung und maximieren Sie die Effizienz Ihrer chemischen Prozesse.“

– Roger Inauen
Kostenlose Machbarkeitsanalyse Anfragen

Übersicht der verschiedenen Trennschicht-Stabsonden

Es wurden keine Produkte zu Ihrer Auswahl gefunden

Verschiedene Aquasant Trennschicht-Stabsonden für die kontinuierlichen Phasentrennung zur Prozessautomatisierung mit der Impedanzmessung, chemische Prozessmesstechnik

STMd SB TN Übersicht

Trennschicht-Stabsonde kontinuierliche Phasentrennung im Dekanter Standard-Sensor
Details ansehen
 Aquasant Trennschicht-Stabsonde in voll PTFE Ausführung Sensor Typ: STMd-480-260-SB-T-TN-DN zur kontinuierlichen Trennschichtmessung

STMd SB T TN DN

Trennschicht - Niveau voll Teflon Stabsonde im Dekanter für agressive Flüssigkeiten
Details ansehen
 Aquasant Trennschicht-Stabsonde Stahl rostfrei mit Keramik Messelektrode Sensor Typ: SK1Md-1740-1640-SB-TN-NPT zur Kontinuierlichen Trennschichtmessung

SK1Md SB R TN ER KS G

Trennschicht - Niveau Keramik Stabsonde im Dekanter, bei hohen Temperaturen 350°C , Hochdruck 160 bar
Details ansehen
 Aquasant Sensor: voll PTFE Stabsonde zur Trennschichtdetektion für die batch flüssig Phasentrennung nach der Extraktion mit leitfähigen Belagsbildungen

STMd SB T TN DN in Y- Passstück

Batch Abtrennung Trennschichtdetektion mit Stabsonde für anhaftende, leitfähige Phasen
Details ansehen
 Aquasant Trennschichtmessung Hochtemperatur Stabsonde-Wafer Sensor Typ: SEM-140-100-SB-TN-G zur Trennschichtdetektion in Rohrleitungen

SEM SB R TD K in Passstück

Batch-Abtrennung oder kontinuierliche Trennschichtdetektion mit Stabsonde im Wafer WPR-Passstück bis 200°C
Details ansehen
 Aquasant Trennschicht Glas-Stabsonde Sensor Typ: SGK-450-50-SB-G-U-ER-GL zur kontinuierlicher Trennschichtmessung im Mixer-Settler

SGK SB G TN SL

Trennschicht - Niveau Glas Stabsonde im Mixer-Settler zur Phasen Abtrennung, in Labor, Mini- und Pilotplant
Details ansehen
 Aquasant Trennschicht-Stabsonde Stahl rostfrei mit PFA Messelektrode Sensor Typ: ST2M-4310-100-SB-R-TN-ES4-DN Höhe variabel einstellbar zur Trennschicht Detektion

ST2M 4310/100 SB R TN ES4 DN Var

Trennschicht - Auftrennverhalten PFA-Stabsonde für gerührte Behälter zur Phasen Abtrennung Höhenverstellbar
Details ansehen
 Aquasant Trennschicht-Stabsonde Stahl rostfrei mit PFA Messelektrode Sensor Typ: ST2Md-600-100-SB-TN-DN zur kontinuierlichen Trennschichtmessung

ST2Md SB R TN DN

Trennschicht - Auftrennverhalten PFA-Stabsonde für gerührte Behälter zur Phasen Abtrennung
Details ansehen
 Aquasant Trennschicht-Stabsonde PTFE mit Glas Messelektrode Sensor Typ: ST2Md-300-100-SB-TN-DN zur kontinuierlichen Trennschichtmessung

SGMd SB GT TN DN

Trennschicht - Niveau Glas Stabsonde im Mixer-Settler zur Phasen Abtrennung, im Pilotplant
Details ansehen
 Aquasant Grenzschichtmessung Stabsonde Stahl rostfrei, 170°C Sensor Typ: ST7Md-500-250-SB-H2-TN-ER-K-ANSI

ST7Md SB H2 TN ER K DN

Trennschicht - Niveau Teflon Stabsonde im stehenden Dekanter für schwerauftrennende Phasen
Details ansehen
 Aquasant Trennschichtmessung Phasen kompensierte Doppel-Stabsonde voll Teflon Sensor Typ: STM-710-400-40-SB-2TN-ES6-DN Plug&Process keine Inbetriebnahme notwendig

STM SB T 2TN DN

Produktkompensiert Trennschicht - Niveau, voll PTFE Stabsonde im Dekanter für agressive Flüssigkeiten Plug&Process
Details ansehen

Info

Technische Daten

Dokumentation

Accessoires

Info

Vorteile der Phasentrennung mit Aquasant Sensoren

  • Keine Produktdiffusion: die emaillierte Messelektrode ist resistent
  • Hohe Messgenauigkeit: die Impedanzmessung werden selbst kleinste Dichteunterschiede und Mulmschichten sicher erfasst
  • Zuverlässige Phasenüberwachung: Die kontinuierliche Phasenüberwachung erfolgt online und sorgt für eine automatische, schnelle und zuverlässige Erfassung der Trennschichten, auch bei schwierigen Bedingungen
  • Einfache Integration: Die problemlose Inbetriebnahme sowie die selbstüberwachende Mess- und Steuereinheit garantieren eine sichere flüssig/flüssig Phasentrennung in verschiedenen industriellen Prozessen.

Steuergeräte

MIL 8130 | MIQ 8130 | Neu: AMEI

Das Multitalent MIQ ist einsetzbar von der Trennschichtniveau-Messung bis zur Batch-Abtrennung mit Rohrsonde. Mit der Option eines 2. Messkreises kann die Phasenüberwachung, der Füllstand oder das Auftrennverhalten gemessen werden. Die Auswerteelektronik dient nicht nur als Speisegerät in 2-Leiter-Technik, sondern birgt auch die Intelligenz der Datenverarbeitung.

Ihr Vorteil: Hohe Wirtschaftlichkeit und Investitionssicherheit durch lange Lebensdauer.

  • Universell einsetzbar, reduzierte Lagerhaltungskosten
  • Mit 1 oder 2 Messeingängen
  • Fehlervisualisierung, Störmeldungen auf Analogausgang einstellbar
  • Überwachter Messkreis von Sonde bis Relais
  • Analogausgang 4 – 20 mA mit galvanischer Trennung, max. Bürde 750 Ohm
  • 2 Relaisausgänge mit potentialfreiem Umschaltkontakt Grenzwert auf erstem Messkreis
  • Kontinuierliche Trennschichtüberwachung
  • Phasenüberwachung für eine sicherheitsoptimierte Abtrennung
  • Kombination mit Niveaumessung der oberen Phase

Ex-Ausführung: SEV 22 ATEX, EMC, CE

Aquasant Steuergerät Typ Mipromex für die Stab-, Rohr-, Flach- und Seilsonden nach dem Impedanz Messprinzip

Technische Daten

  • Dimensionen
    DN25-165
    ANSI 1"-5"
  • Rohrklasse
    Form nach EN 1092-1
    ASTM A182, ASME B16,5 RF
  • Sonden-Material
    Stahl rostfrei 316L
    Hasstelloy C22
    Zirkonium
  • Messelektronik
    aufgebaut Aluminium
  • Schutzart
    IP 66
  • Umgebungstemperatur
    -20.. 60°C
  • Messprinzip
    Impedanz
  • Prozess-Temperaturbereich
    -30 ..170°C
  • Prozess-Druckbereich
    -0.5..300 bar
    0.5..1000 bar
  • Dichtungen
    PFA
    Grafit
  • Messelektroden-Material
    Email
  • max. Messlänge
    20 .. 800 mm
  • Messbereich
    DK >1.8
  • Leitfähigkeitsbereich
    organische Phase bei TN: 0..50 µS/cm (konstant)
  • Integrationszeit
    40-400 ms
  • Ex-Schutz
    Eigensicherheit "i"
    Druckfeste Kapselung " d"
  • Geltungsbereich
    ATEX / Europa
    IEC / weltweit
    UKCA Grossbritanien
  • Zertifikate
    Konformitätserklärung (FDA/EU1935)
    Bestätigung TSE/BSE free
    Drucktest Zertifikat
    Herst.-Konformit.DGRL/DESP/PED
    Werkzeugnis 2.2 (EN 10204)
    Abnahmeprüfzeugnis 3.1
    Prüfzeugnis Ferritgehalt
    Prüfzeugnis OberflächengüteRau
    Prüfzeugnis Schweissverbindung
  • Ausgang
    mipromex: 4-20 mA aktiv/GW Relais/OC
    MTI: Impuls

Dokumentation

PDF Downloads

Accessoires

  • mipromex Auswertegerät Typ: MIQ/MIL 8130
  • Monorack Hutschienengehäuse Typ: MRM 2
  • Vorortmesselektronik Typ: MTI 50/2 AEO2 K
